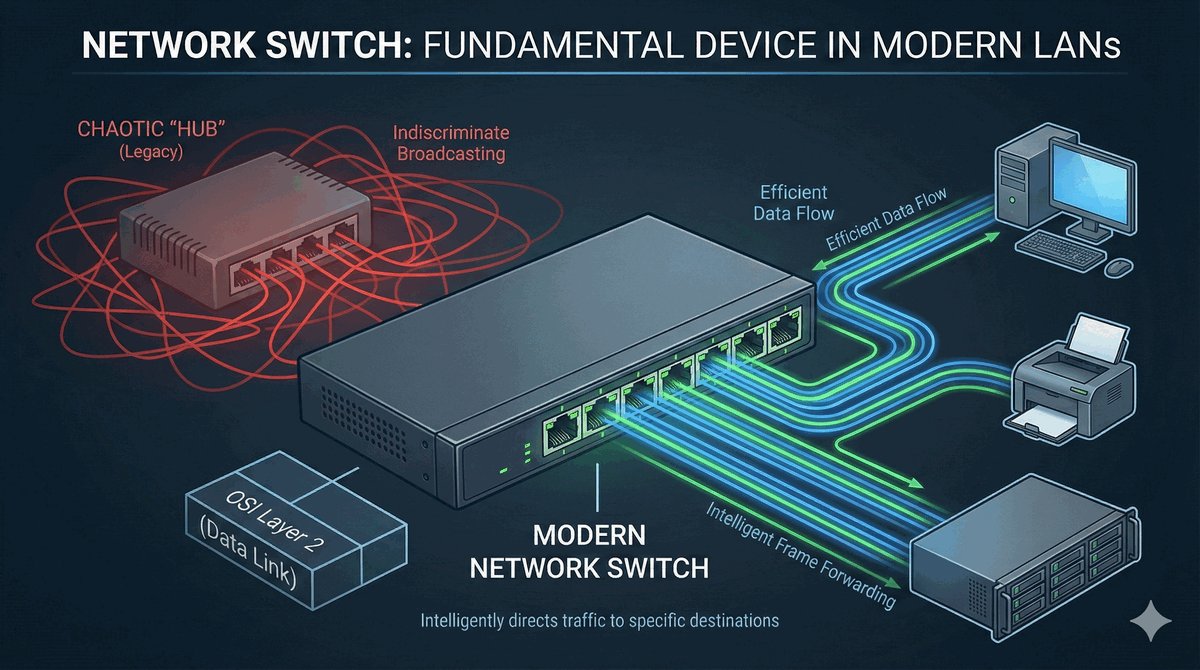

Przełącznik (switch) to podstawowe urządzenie w nowoczesnych sieciach lokalnych (LAN). Działa głównie w warstwie 2 (łącza danych) modelu OSI. Jego zadaniem jest inteligentne przekazywanie ramek Ethernet między urządzeniami.
Przełącznik Ethernet jest urządzeniem, które zrewolucjonizowało sposób projektowania i budowania sieci lokalnych. W przeciwieństwie do koncentratorów, które jedynie wzmacniały i powielały sygnał elektryczny na wszystkie porty, przełącznik analizuje zawartość ramki danych i podejmuje inteligentną decyzję o tym, na który port ją przekazać. To fundamentalne przejście od transmisji rozgłoszeniowej do transmisji selektywnej stanowiło kamień milowy w rozwoju sieci komputerowych.
Współczesne przełączniki to zaawansowane urządzenia sieciowe, które potrafią obsługiwać miliony ramek na sekundę, oferując jednocześnie zaawansowane funkcje bezpieczeństwa i zarządzania ruchem. Zrozumienie zasady ich działania jest absolutnie kluczowe dla każdego specjalisty IT, ponieważ na sprawnym przełączaniu warstwy 2 opierają się wszystkie wyższe usługi sieciowe.

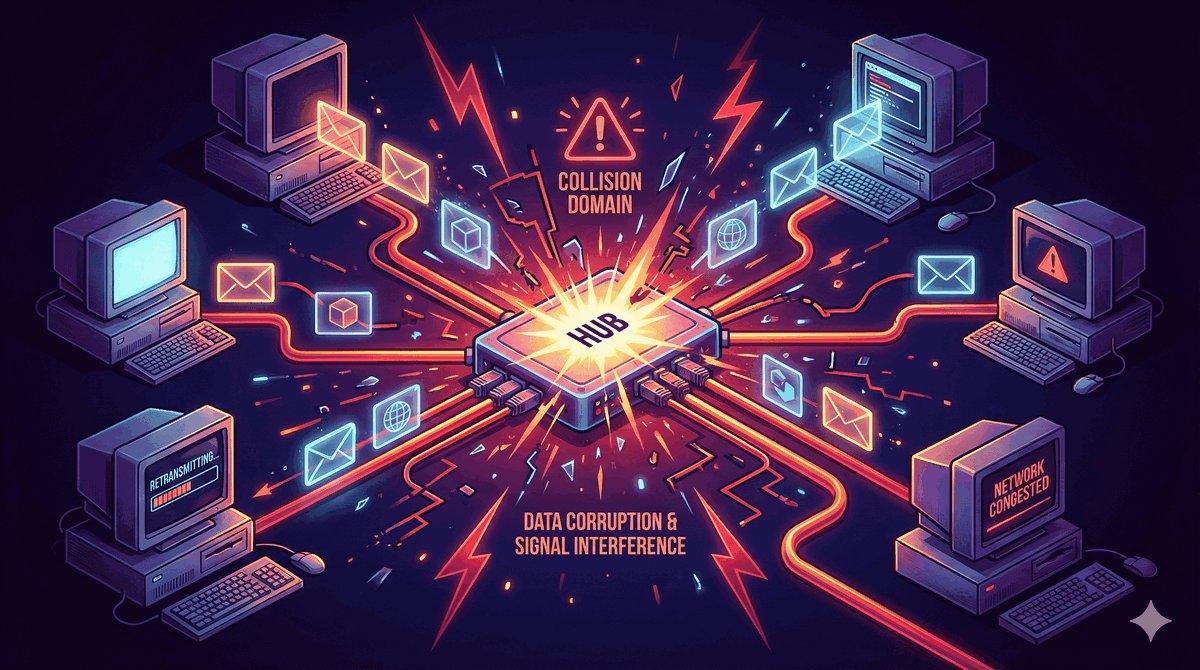

W dawnych sieciach opartych na koncentratorach cała sieć stanowiła jedną domenę kolizyjną. Oznaczało to, że w danym momencie mogło nadawać tylko jedno urządzenie.
Domena kolizyjna to segment sieci, w którym ramki danych pochodzące od różnych urządzeń mogą ze sobą fizycznie kolidować. W sieciach opartych na koncentratorach (hubach) każda ramka wysłana przez dowolne urządzenie trafiała na wszystkie porty, tworząc jedną, wspólną domenę kolizyjną. Oznaczało to, że w każdej chwili tylko jeden komputer mógł transmitować dane, podczas gdy pozostałe musiały czekać na zwolnienie medium transmisyjnego.
Mechanizm CSMA/CD (Carrier Sense Multiple Access with Collision Detection) był stosowany do zarządzania dostępem do współdzielonego medium, ale w miarę wzrostu liczby urządzeń liczba kolizji rosła wykładniczo, powodując gwałtowny spadek wydajności sieci. Był to główny powód, dla którego koncentratory zostały wyparte przez przełączniki oferujące mikrosegmentację.

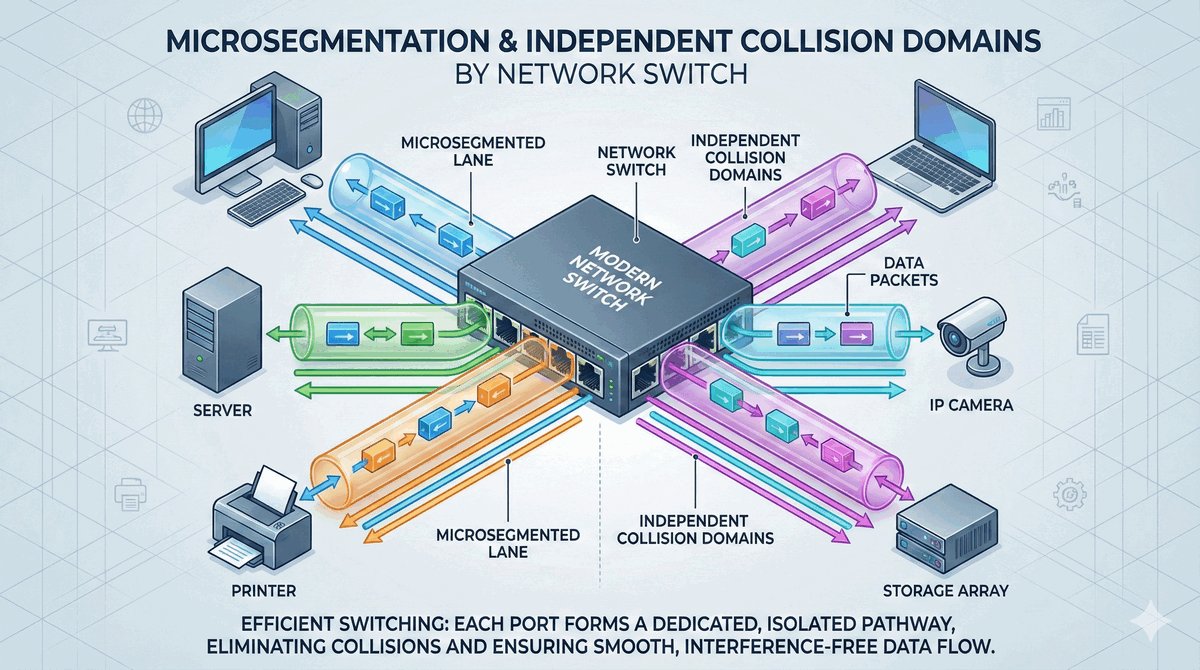

Przełącznik eliminuje problem kolizji poprzez proces mikrosegmentacji. Każdy port przełącznika tworzy osobną, niezależną domenę kolizyjną.
Mikrosegmentacja to technika polegająca na podziale sieci na małe, niezależne domeny kolizyjne – w idealnym przypadku każdy port przełącznika stanowi oddzielną domenę kolizyjną dla podłączonego do niego urządzenia. W praktyce oznacza to, że jeśli do każdego portu przełącznika podłączone jest tylko jedno urządzenie (co jest standardem we współczesnych sieciach), kolizje w ogóle nie występują.
Eliminacja kolizji ma ogromne znaczenie dla wydajności sieci. W sieci z przełącznikiem wszystkie pary urządzeń mogą komunikować się jednocześnie z pełną prędkością łącza, co powoduje, że całkowita przepustowość sieci wzrasta wielokrotnie w porównaniu z siecią opartą na koncentratorze. To przekształcenie umożliwiło rozwój nowoczesnych aplikacji sieciowych wymagających dużych przepustowości.

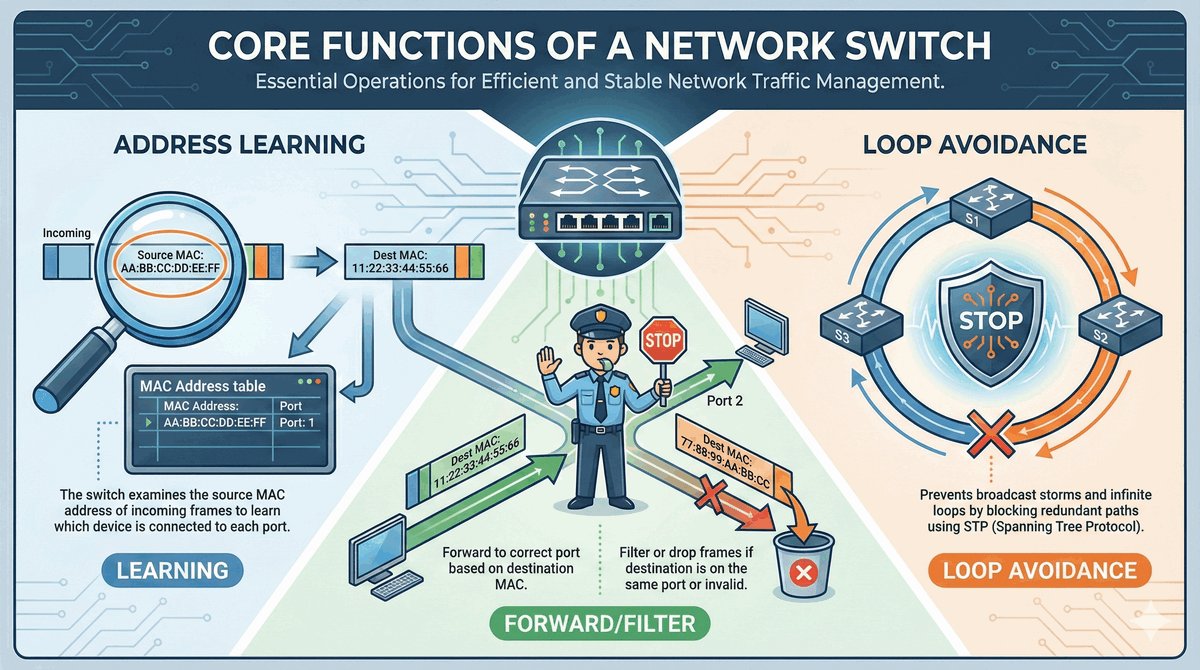

Przełącznik realizuje trzy główne funkcje, które stanowią fundament jego działania:
Trzy podstawowe funkcje przełącznika – uczenie adresów MAC, podejmowanie decyzji o przekazywaniu ramek oraz zapobieganie pętlom – są realizowane w sposób ciągły i automatyczny, bez ingerencji administratora. Funkcja uczenia się polega na budowaniu i utrzymywaniu tablicy CAM, która mapuje adresy MAC urządzeń na poszczególne porty przełącznika.
Podejmowanie decyzji o przekazywaniu ramek opiera się na analizie docelowego adresu MAC i porównaniu go z zawartością tablicy CAM. Jeśli adres docelowy jest znany, ramka jest przekazywana tylko do odpowiedniego portu. Jeśli nie – ramka jest rozsyłana na wszystkie porty (flooding). Zapobieganie pętlom realizowane jest przez protokół Spanning Tree Protocol (STP), który blokuje nadmiarowe ścieżki, zapobiegając cyrkulacji ramek.

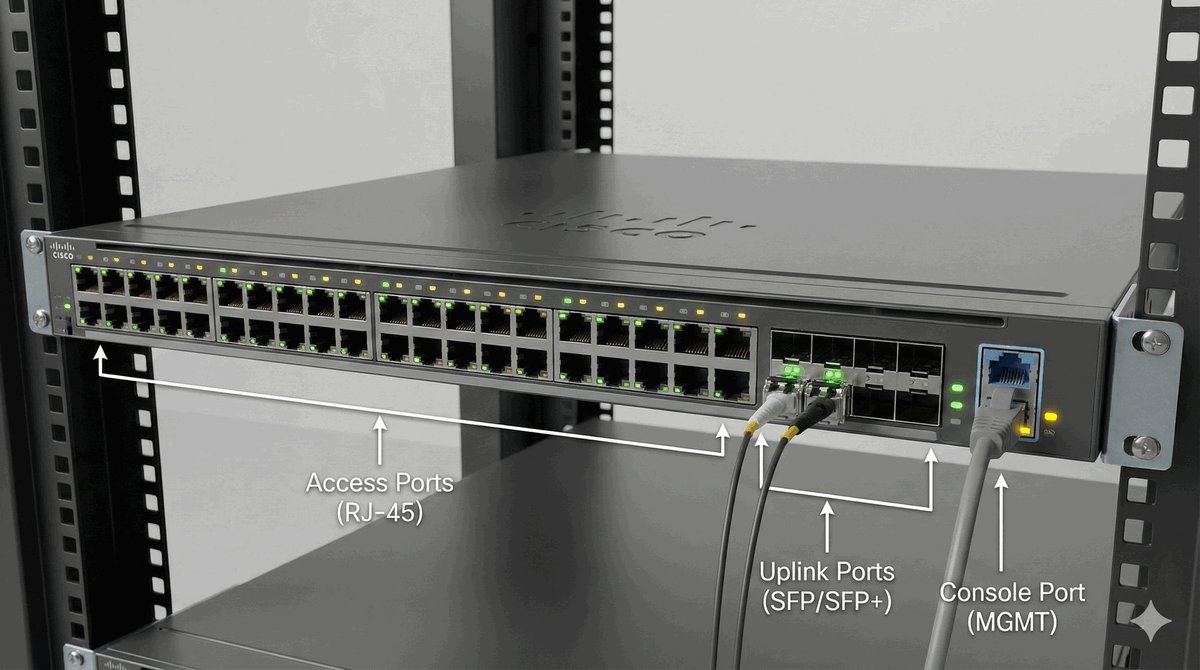

Przełącznik posiada szereg komponentów zewnętrznych umożliwiających podłączanie urządzeń i zarządzanie:
Zewnętrzna budowa przełącznika odzwierciedla jego funkcjonalność i przeznaczenie. Porty dostępowe RJ-45, najczęściej w konfiguracjach 24 lub 48 portów, służą do podłączania urządzeń końcowych, takich jak komputery, drukarki czy telefony IP. Porty uplink, często wykonane w standardzie SFP (Small Form-factor Pluggable), umożliwiają łączenie przełączników między sobą za pomocą światłowodów lub szybkich kabli miedzianych.
Diody LED na panelu przednim dostarczają administratorowi informacji o stanie każdego portu – czy jest aktywny, z jaką prędkością pracuje i czy występuje na nim ruch. Port konsolowy, zazwyczaj w standardzie RJ-45 lub USB, pozwala na konfigurację urządzenia poprzez interfejs tekstowy jeszcze przed podłączeniem go do sieci produkcyjnej.

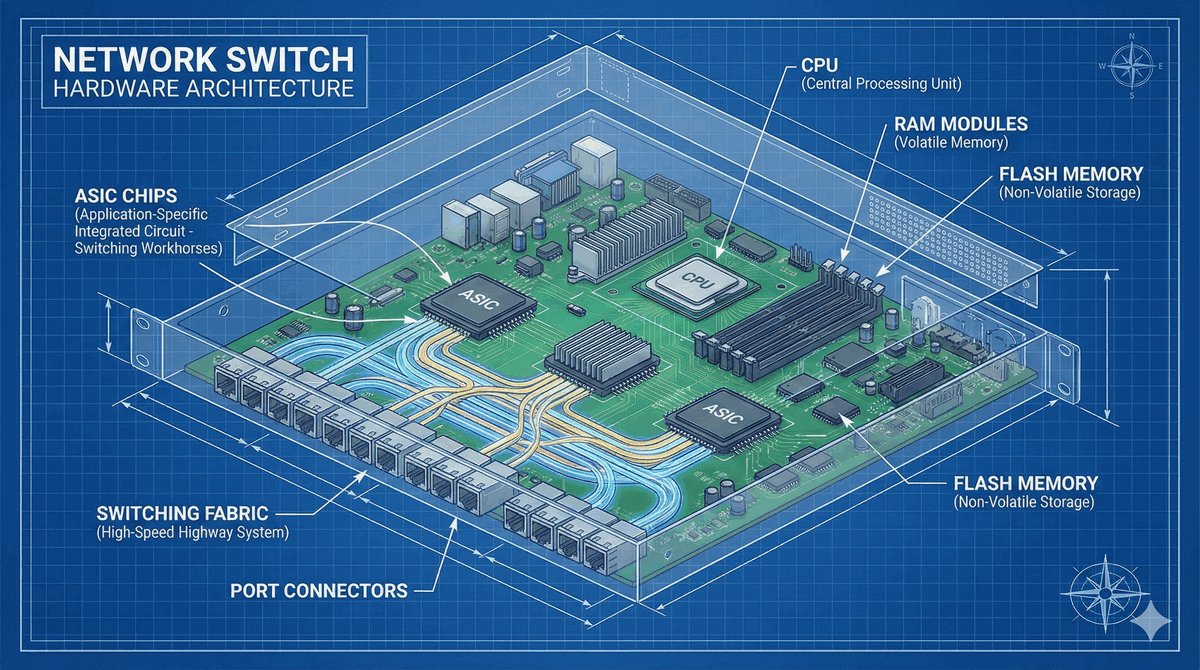

Wnętrze przełącznika to zaawansowany system komputerowy składający się z wielu wyspecjalizowanych podzespołów:
Wewnętrzna architektura przełącznika jest zaprojektowana z myślą o maksymalnej wydajności przy jednoczesnym zachowaniu elastyczności. Główny procesor (CPU) przełącznika zajmuje się zadaniami kontrolnymi i zarządzaniem, natomiast właściwe przełączanie ramek odbywa się sprzętowo w układach ASIC. To rozdzielenie zadań kontrolnych i danych jest kluczowe dla wydajności urządzenia.
Układy ASIC są zaprogramowane do wykonywania jednej, konkretnej funkcji – błyskawicznego wyszukiwania w tablicy CAM i podejmowania decyzji o przekazywaniu ramek. Działają one z prędkością rzędu mikrosekund, co pozwala na obsługę ruchu z pełną prędkością łącza nawet przy maksymalnym obciążeniu wszystkich portów. Switching Fabric, czyli matryca przełączająca, to wewnętrzna magistrala o ogromnej przepustowości, która łączy wszystkie porty i układy ASIC.
ASIC (Application-Specific Integrated Circuit) to dedykowane układy scalone, odpowiedzialne za rekordową wydajność przełącznika.

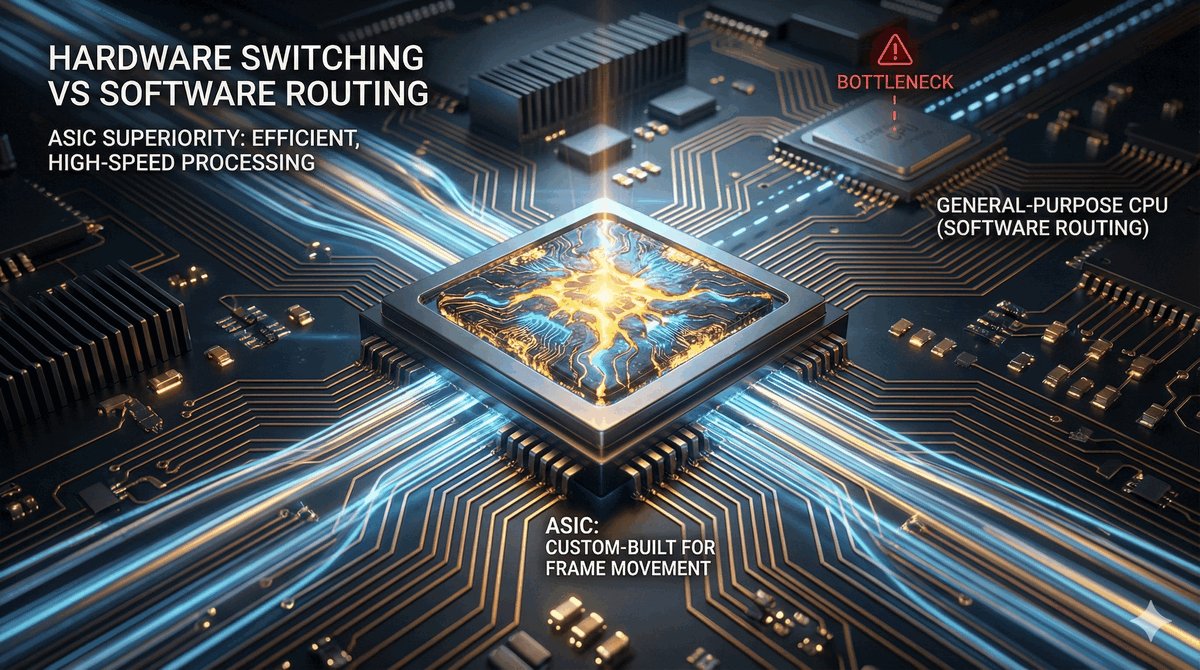

Układy ASIC stanowią o przewadze przełączników nad routerami programowymi pod względem wydajności przetwarzania pakietów. Podczas gdy router może przetwarzać pakiety w sposób programowy, angażując główny procesor, przełącznik wykorzystuje wyspecjalizowane układy logiczne, które w jednym cyklu zegara są w stanie podjąć decyzję o przekazaniu ramki. To sprawia, że opóźnienia wnoszone przez przełącznik są rzędu mikrosekund.
W nowoczesnych przełącznikach stosuje się zaawansowane układy ASIC, które potrafią obsługiwać nie tylko podstawowe przełączanie warstwy 2, ale również routing warstwy 3, klasyfikację ruchu QoS (Quality of Service) oraz zaawansowane funkcje bezpieczeństwa, takie jak ACL (Access Control Lists) – wszystko to w czasie rzeczywistym, bez spadku wydajności.

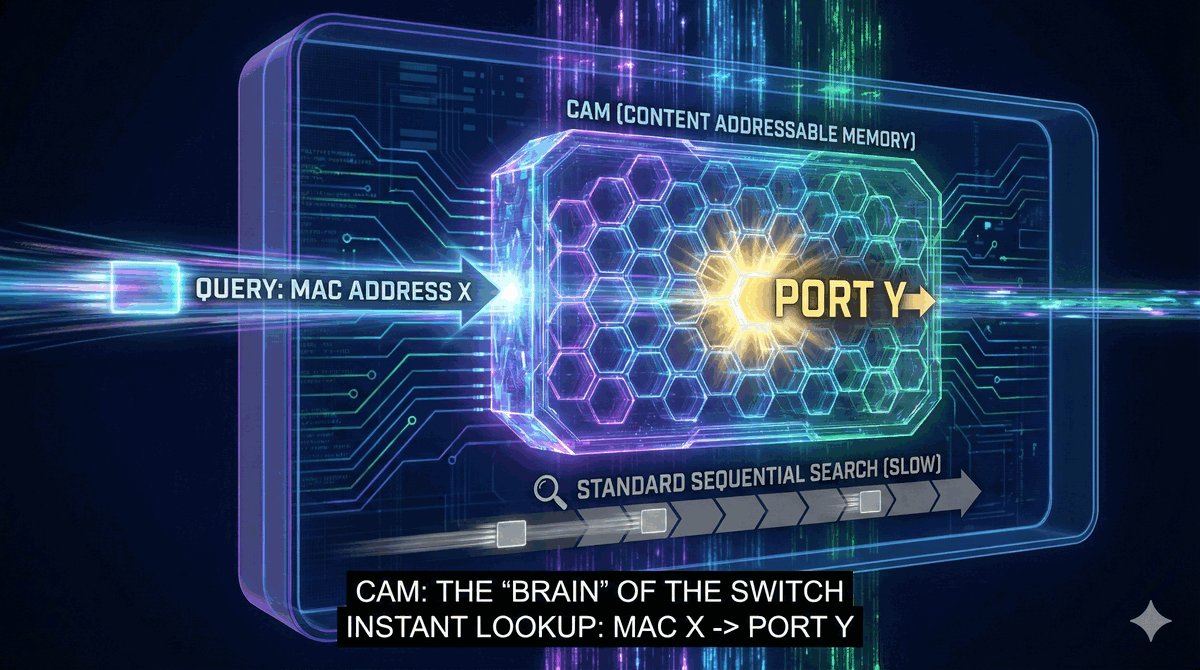

CAM (Content Addressable Memory) to specjalny, ultraszybki typ pamięci, która przechowuje sprzętową tablicę adresów MAC.
Pamięć CAM (Content Addressable Memory) jest kluczowym elementem odpowiedzialnym za szybkość przełączania. W tradycyjnej pamięci RAM dostęp do danych odbywa się poprzez podanie adresu komórki pamięci, który jest następnie dekodowany i zwracana jest zawartość tej komórki. W pamięci CAM proces jest odwrotny – podajemy zawartość (w tym przypadku adres MAC), a pamięć zwraca adres (numer portu), pod którym ta zawartość jest przechowywana.
Ta fundamentalna różnica w architekturze sprawia, że wyszukiwanie w CAM jest wykonywane w jednym cyklu zegara, niezależnie od liczby przechowywanych wpisów. Dzięki temu przełącznik może obsługiwać miliony ramek na sekundę, nawet gdy tablica CAM zawiera dziesiątki tysięcy wpisów. Pamięć CAM jest jednak droższa i bardziej energochłonna niż tradycyjna RAM, dlatego jej pojemność jest ograniczona.

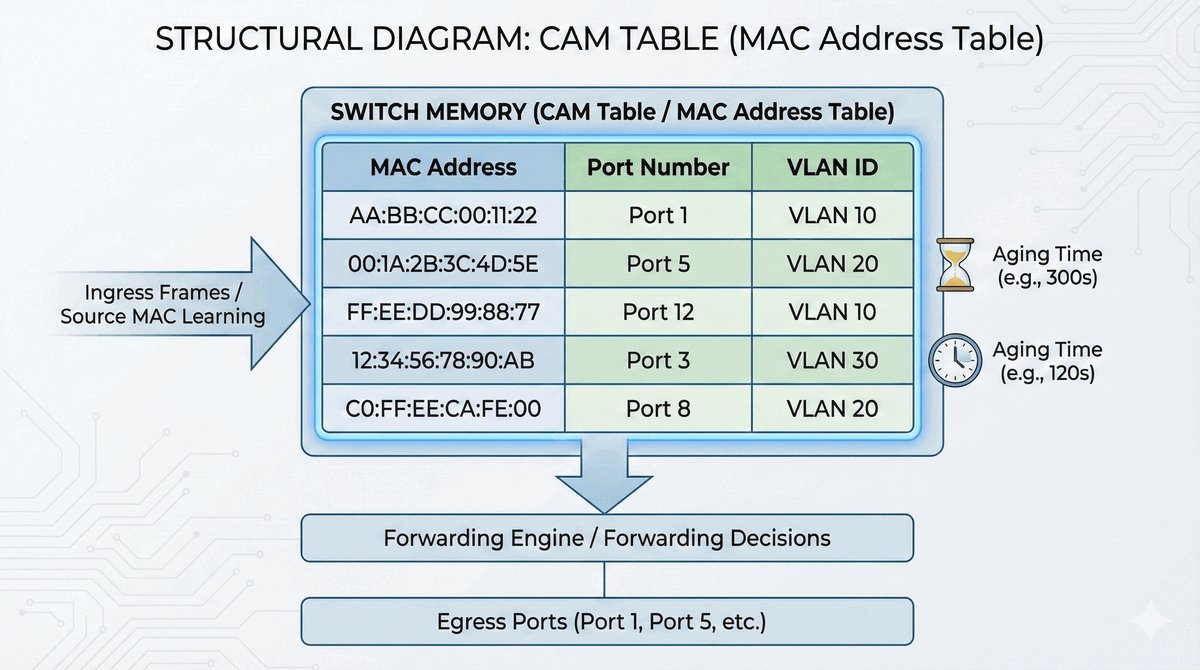

Tablica CAM (zwana też tablicą MAC) zawiera zazwyczaj trzy główne informacje o każdym wpisie:
Tablica CAM w przełączniku pełni funkcję dynamicznego katalogu, w którym rejestrowane są wszystkie urządzenia podłączone do sieci wraz z informacją, do którego portu fizycznego są przyłączone. Każdy wpis w tablicy zawiera adres MAC urządzenia, numer portu, identyfikator VLAN oraz czas życia wpisu (aging timer). Przełącznik samodzielnie buduje tę tablicę poprzez analizę źródłowych adresów MAC przychodzących ramek.
Mechanizm starzenia się wpisów (aging) jest niezwykle istotny dla poprawnego funkcjonowania sieci. Jeśli urządzenie zostanie odłączone lub przeniesione na inny port, stary wpis w tablicy CAM zostanie usunięty po upływie czasu wygaśnięcia (domyślnie 300 sekund w większości przełączników). Dzięki temu tablica CAM zawsze odzwierciedla aktualną topologię sieci, a przełącznik automatycznie dostosowuje się do zmian konfiguracji.
Proces przełączania ramki Ethernet rozpoczyna się od jej odbioru przez port wejściowy:

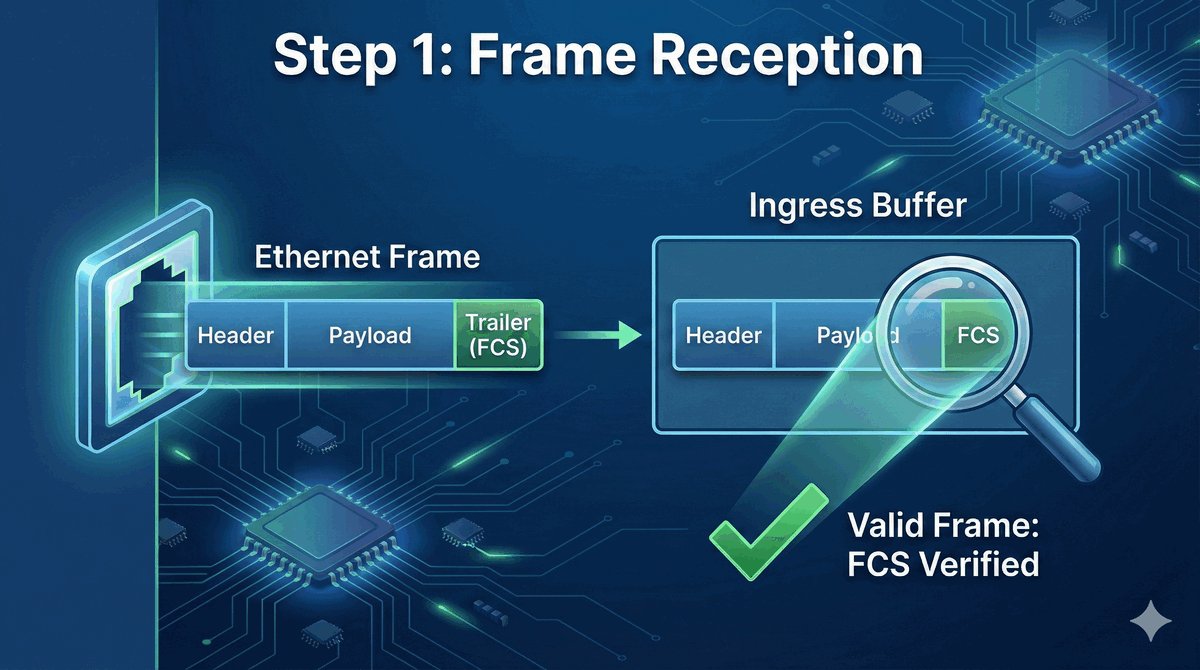

Pierwszym etapem procesu przełączania jest fizyczny odbiór ramki z medium transmisyjnego. Port przełącznika, pracując w odpowiednim standardzie (np. 1000BASE-T), odbiera sygnał elektryczny lub optyczny i konwertuje go na postać cyfrową. Ramka jest tymczasowo przechowywana w buforze wejściowym portu, gdzie przechodzi wstępną weryfikację poprawności.
Sprawdzenie sumy kontrolnej FCS (Frame Check Sequence) pozwala wykryć uszkodzenia ramki, które mogły powstać podczas transmisji przez medium fizyczne. Jeśli suma kontrolna nie zgadza się z wartością zapisaną w ramce przez nadawcę, ramka jest uznawana za uszkodzoną i natychmiast odrzucana – proces ten zapobiega propagacji błędnych danych w sieci. Dopiero po pomyślnej weryfikacji ramka trafia do dalszego przetwarzania.

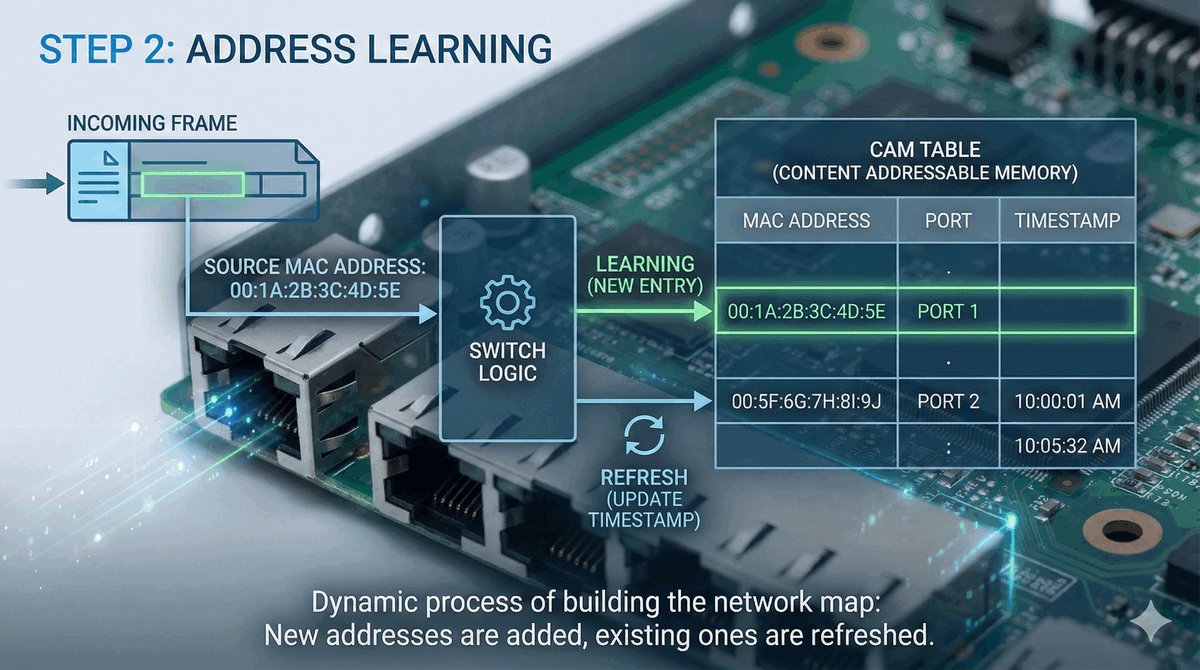

Drugi krok polega na analizie nagłówka ramki w celu identyfikacji nadawcy:
Proces uczenia się adresów MAC jest fundamentalnym mechanizmem, który odróżnia przełącznik od koncentratora. Podczas gdy koncentrator po prostu powiela każdą ramkę na wszystkie porty, przełącznik analizuje źródłowy adres MAC każdej przychodzącej ramki i zapamiętuje, na którym porcie to urządzenie zostało wykryte. Dzięki temu przełącznik stopniowo buduje kompletną mapę podłączonych urządzeń.
Warto podkreślić, że proces uczenia się jest w pełni automatyczny i nie wymaga żadnej interwencji administratora. Przełącznik samodzielnie aktualizuje swoją tablicę CAM, dodając nowe wpisy dla nowo wykrytych urządzeń i usuwając nieaktualne wpisy po upływie czasu wygaśnięcia. Ta zdolność do samoadaptacji sprawia, że przełączniki są urządzeniami typu plug-and-play.

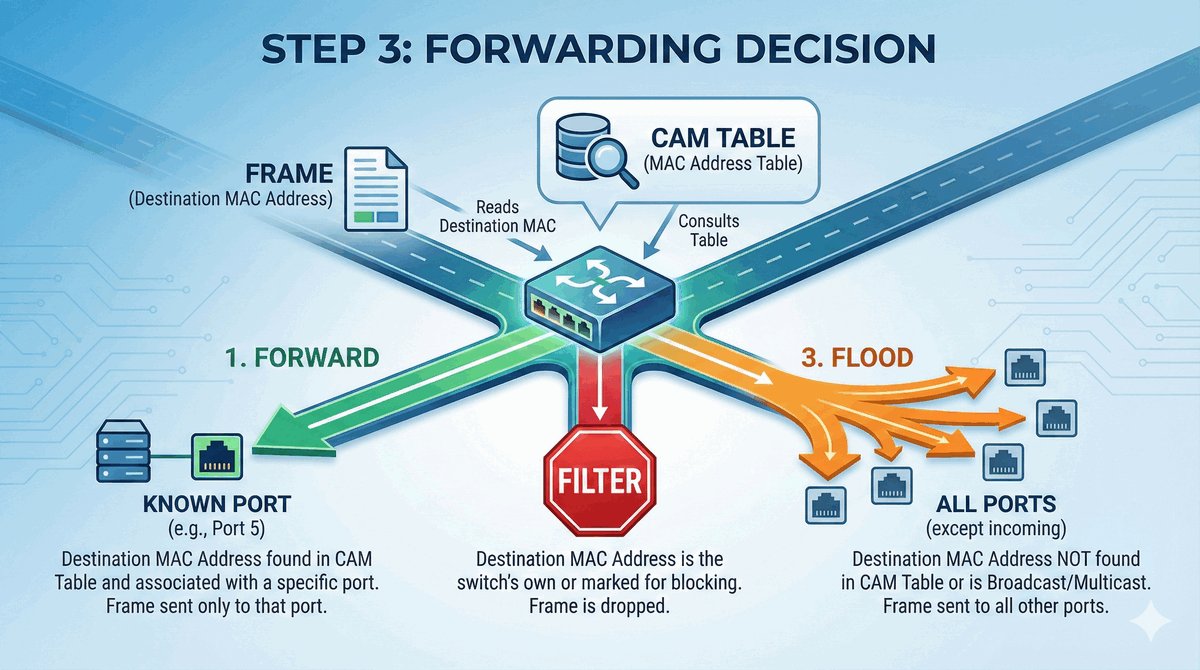

Trzeci kluczowy krok polega na podjęciu decyzji o dalszym losie ramki:
Etap podejmowania decyzji jest momentem, w którym przełącznik wykorzystuje wiedzę zgromadzoną w tablicy CAM. Odczytywany jest docelowy adres MAC z nagłówka ramki i porównywany z zawartością tablicy. Wynik tego porównania determinuje dalszy los ramki – może ona zostać przekazana do konkretnego portu, odfiltrowana (odrzucona) lub rozesłana na wszystkie porty.
Wybór odpowiedniej akcji ma kluczowe znaczenie dla wydajności i bezpieczeństwa sieci. Przekazanie do konkretnego portu jest najbardziej efektywne, ponieważ ramka trafia tylko do zamierzonego odbiorcy. Filtrowanie zapobiega niepotrzebnemu ruchowi w sieci, a zalewanie jest mechanizmem awaryjnym stosowanym, gdy przełącznik nie zna lokalizacji adresata lub gdy ramka jest przeznaczona dla wszystkich urządzeń (broadcast).

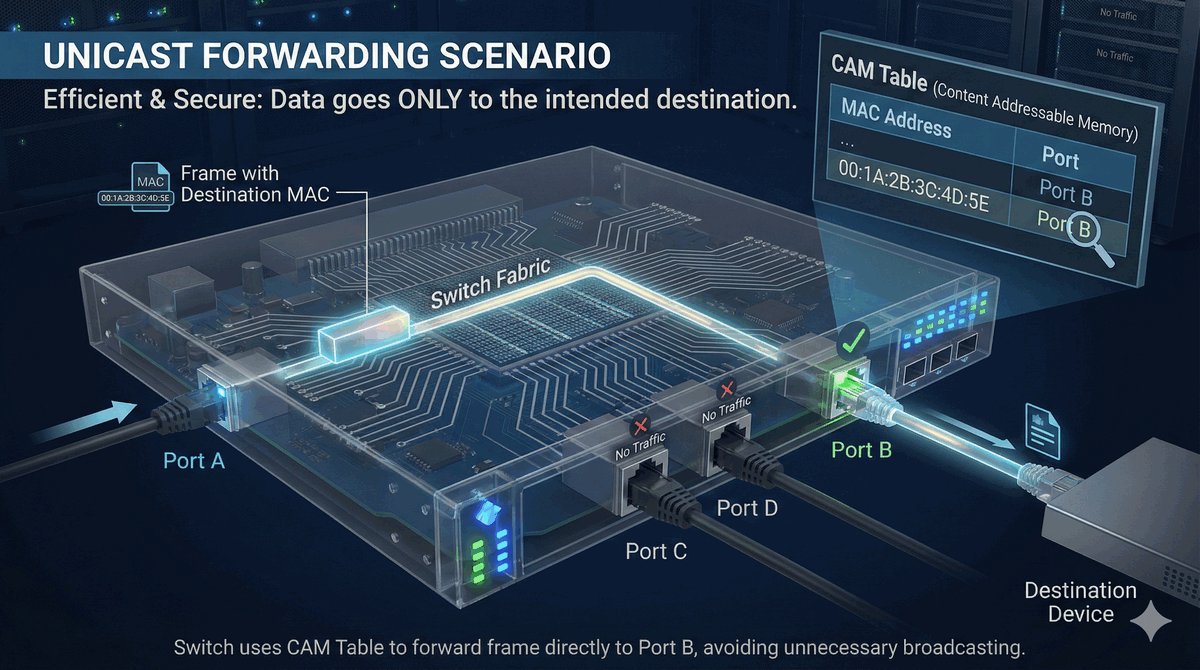

Przekazywanie (Forwarding) to podstawowy tryb pracy przełącznika:
Przekazywanie ramki do konkretnego portu jest najbardziej pożądanym zachowaniem przełącznika, ponieważ zapewnia maksymalną wydajność sieci. Gdy przełącznik zna lokalizację zarówno nadawcy, jak i odbiorcy, ramka jest przesyłana wyłącznie przez port prowadzący do odbiorcy, a pozostałe porty pozostają wolne do obsługi innych transmisji. Taka selektywna transmisja umożliwia jednoczesną komunikację wielu par urządzeń.
W praktyce oznacza to, że w dobrze zaprojektowanej sieci większość ruchu jest przekazywana selektywnie, a zalewanie występuje rzadko – głównie dla ramek broadcast i w początkowym okresie działania przełącznika, gdy tablica CAM nie zawiera jeszcze wszystkich wpisów. Efektywność przełącznika mierzy się właśnie stosunkiem liczby ramek przekazanych selektywnie do liczby ramek poddanych zalewaniu.

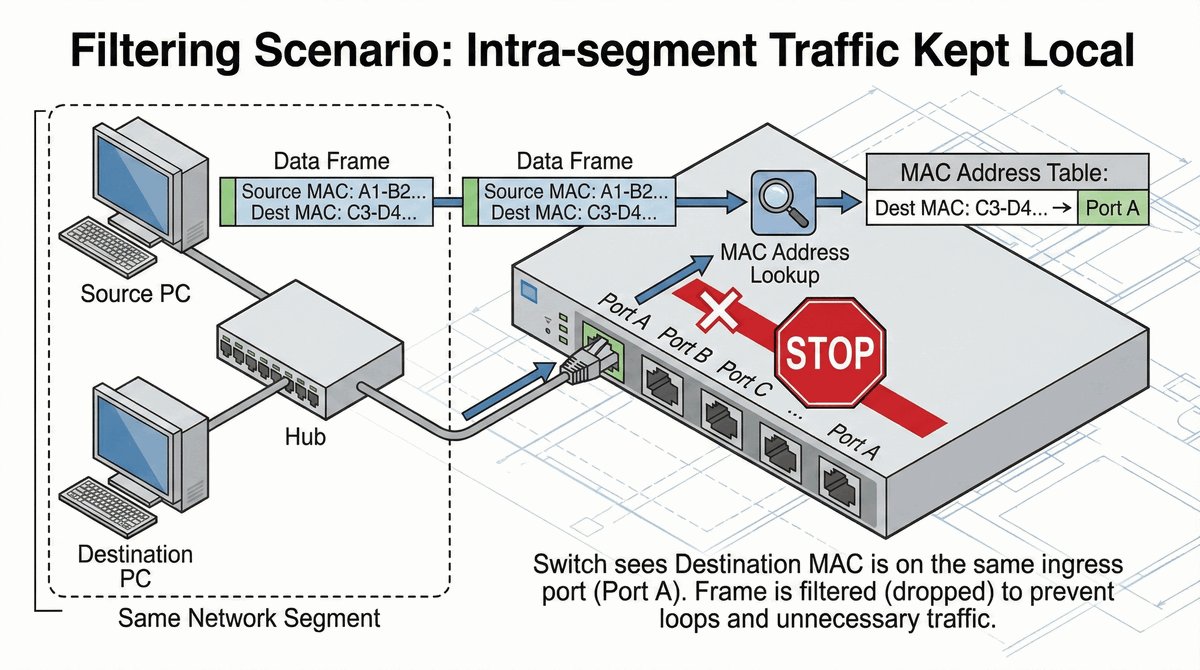

Filtrowanie to mechanizm zapobiegający niepotrzebnemu przekazywaniu ramek:
Filtrowanie jest szczególnie interesującym mechanizmem, który pokazuje inteligencję przełącznika. Jeśli dwa urządzenia są podłączone do tego samego portu przełącznika (na przykład poprzez dodatkowy koncentrator lub w sytuacji, gdy port przełącznika jest połączony z koncentratorem), przełącznik rozpoznaje, że komunikacja między tymi urządzeniami nie wymaga jego pośrednictwa i odrzuca ramkę.
Dzięki filtrowaniu przełącznik nie marnuje zasobów na przetwarzanie ruchu, który i tak dotarłby do odbiorcy bez jego pomocy. To kolejny przykład tego, jak przełącznik optymalizuje wykorzystanie dostępnej przepustowości sieci. W nowoczesnych sieciach, gdzie do każdego portu podłączone jest tylko jedno urządzenie, filtrowanie występuje rzadko, ale w sieciach z urządzeniami współdzielącymi port jest ważnym mechanizmem oszczędzania pasma.

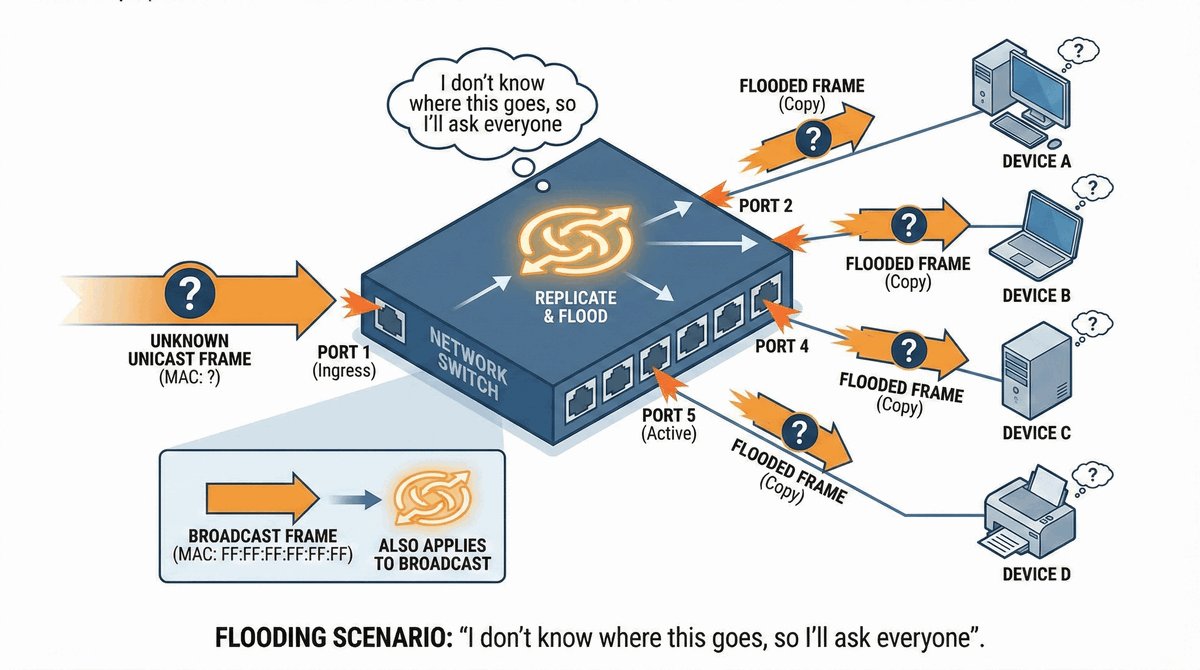

Zalewanie (Flooding) to mechanizm stosowany, gdy przełącznik nie zna lokalizacji odbiorcy:
Zalewanie jest koniecznym mechanizmem w sytuacjach, gdy przełącznik nie ma w swojej tablicy CAM wpisu dla docelowego adresu MAC. Gdy urządzenie pojawia się w sieci po raz pierwszy lub po przeniesieniu na inny port, przełącznik nie wie jeszcze, gdzie go szukać. W takiej sytuacji ramka jest rozsyłana na wszystkie porty z wyjątkiem tego, z którego nadeszła, co gwarantuje, że jeśli odbiorca istnieje, otrzyma ramkę.
Zalewanie jest również wykorzystywane dla ramek broadcast (docelowy adres MAC FF:FF:FF:FF:FF:FF) oraz multicast, które z definicji są adresowane do wielu odbiorców. Należy jednak pamiętać, że nadmierne zalewanie może obniżyć wydajność sieci, szczególnie w dużych sieciach LAN. Dlatego przełączniki są projektowane tak, aby minimalizować czas, w którym działają w trybie zalewania – proces uczenia się adresów MAC jest bardzo szybki.

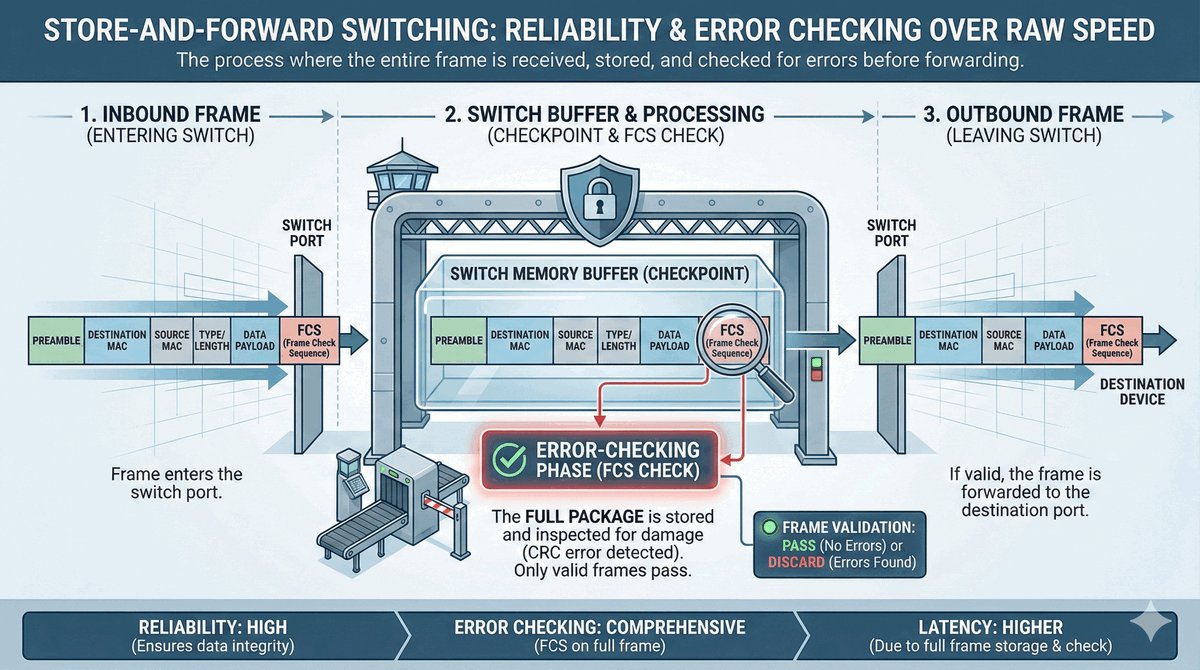

Store-and-Forward to tryb przełączania zapewniający najwyższą integralność danych:
Tryb Store-and-Forward jest domyślnym i najczęściej stosowanym trybem pracy przełączników. Jak sama nazwa wskazuje, przełącznik najpierw odbiera i zapisuje (store) całą ramkę w buforze, a dopiero potem przekazuje ją (forward) do docelowego portu. Pełne buforowanie ramki umożliwia dokładne sprawdzenie sumy kontrolnej FCS, co pozwala wykryć i odrzucić uszkodzone ramki.
Główną zaletą tego trybu jest wysoka jakość transmisji – uszkodzone ramki nie są propagowane dalej w sieci, co zapobiega marnowaniu pasma i zasobów odbiorcy. Wadą jest nieco większe opóźnienie, ponieważ przełącznik musi odebrać całą ramkę przed rozpoczęciem transmisji. W praktyce opóźnienie to jest minimalne (rzędu mikrosekund) i nie ma znaczenia dla większości aplikacji.

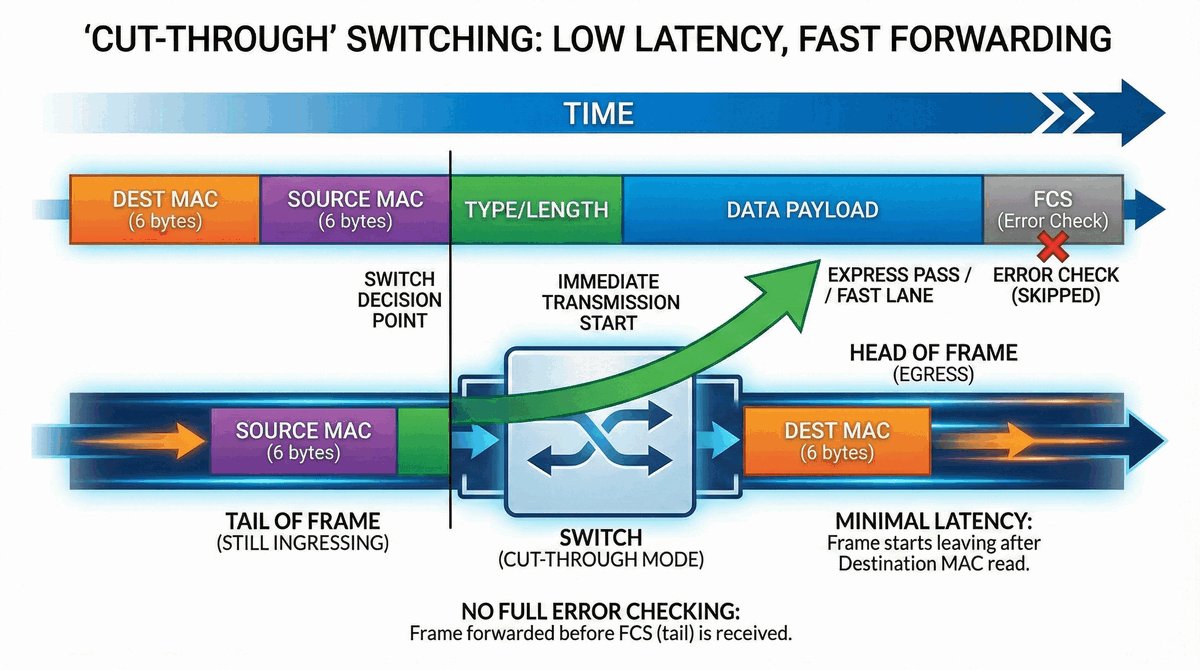

Cut-Through to tryb przełączania zoptymalizowany pod kątem niskich opóźnień:
Tryb Cut-Through (zwany również fast-forward) został zaprojektowany z myślą o aplikacjach, dla których najważniejsze jest minimalne opóźnienie transmisji. W tym trybie przełącznik rozpoczyna przekazywanie ramki do portu wyjściowego już po odczytaniu pierwszych 6-8 bajtów nagłówka, które zawierają docelowy adres MAC. Nie czeka na odebranie reszty ramki ani na weryfikację sumy kontrolnej.
Dzięki takiemu podejściu opóźnienie wnoszone przez przełącznik jest minimalne – rzędu kilku mikrosekund, niezależnie od rozmiaru ramki. Tryb ten znajduje zastosowanie w środowiskach o szczególnych wymaganiach dotyczących czasu opóźnienia, takich jak centra danych obsługujące transakcje giełdowe (High-Frequency Trading) czy klastry obliczeniowe HPC (High-Performance Computing).

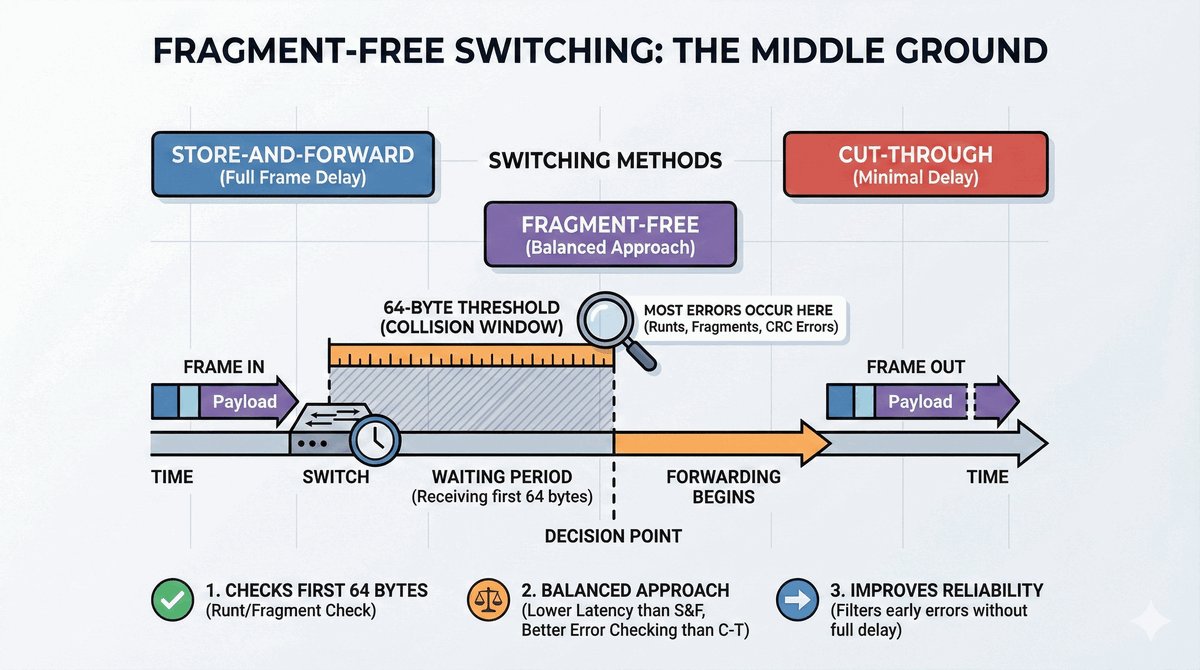

Fragment-Free to tryb pośredni między Store-and-Forward a Cut-Through:
Tryb Fragment-Free stanowi kompromis pomiędzy szybkością Cut-Through a niezawodnością Store-and-Forward. Przełącznik odczytuje pierwsze 64 bajty ramki (minimalny rozmiar ramki Ethernet według standardu IEEE 802.3) przed rozpoczęciem jej przesyłania. Statystycznie większość błędów transmisji, szczególnie tych spowodowanych kolizjami, objawia się w pierwszych 64 bajtach ramki.
Ramki krótsze niż 64 bajty, zwane „runty frames", są zazwyczaj wynikiem kolizji i nie zawierają użytecznych danych. Dzięki odczytaniu pierwszych 64 bajtów przed transmisją, przełącznik w trybie Fragment-Free może odrzucić takie uszkodzone ramki, jednocześnie oferując opóźnienia niewiele większe niż w czystym Cut-Through. To czyni ten tryb dobrym wyborem dla sieci, w których spotykane są sporadyczne kolizje.

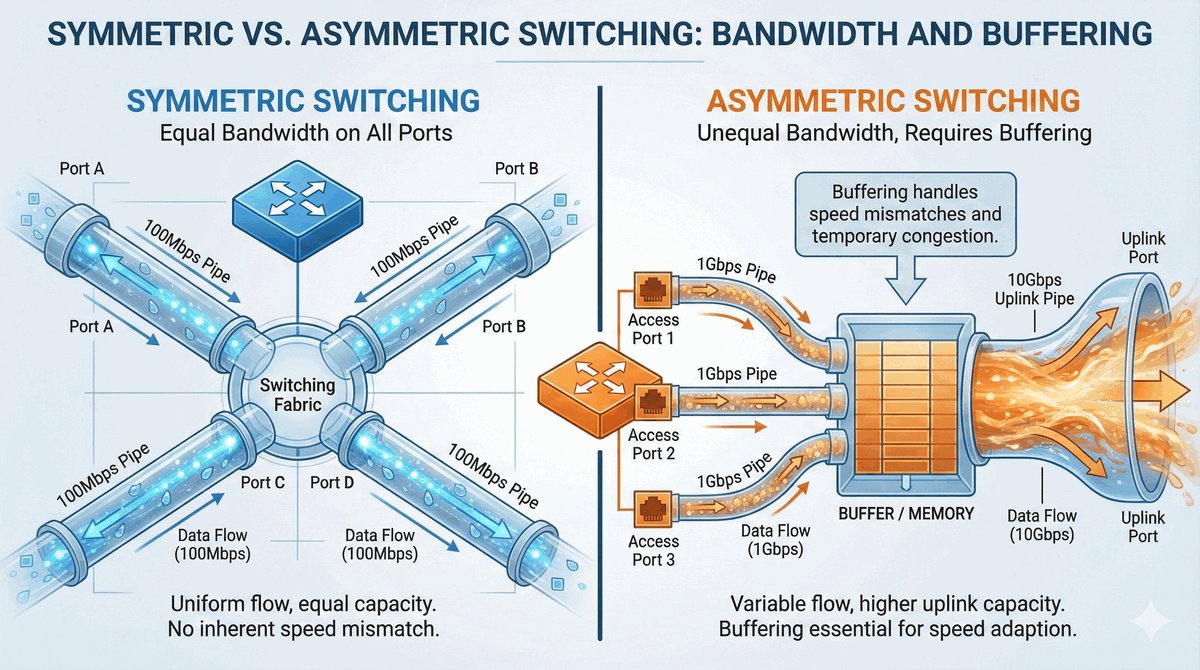

Przełączanie symetryczne występuje w sytuacji, gdy wszystkie porty przełącznika pracują z tą samą przepustowością. Najczęściej spotykane w małych przełącznikach niezarządzalnych, gdzie wszystkie porty są jednakowe i służą do podłączania urządzeń końcowych. Przełączanie asymetryczne jest natomiast standardem w urządzeniach klasy biznesowej, gdzie porty uplink (służące do łączenia z innymi przełącznikami) są wielokrotnie szybsze od portów dostępowych.
W przełączniku asymetrycznym kluczowym wyzwaniem jest zarządzanie buforami. Gdy wiele wolniejszych portów wysyła dane do jednego szybkiego portu uplink, żaden problem nie występuje. Problem pojawia się w przeciwnym kierunku – szybki port uplink wysyła dane do wielu wolniejszych portów dostępowych. W takiej sytuacji przełącznik musi posiadać wystarczająco pojemne bufory, aby tymczasowo przechować dane, które nie mogą być jeszcze przesłane dalej.

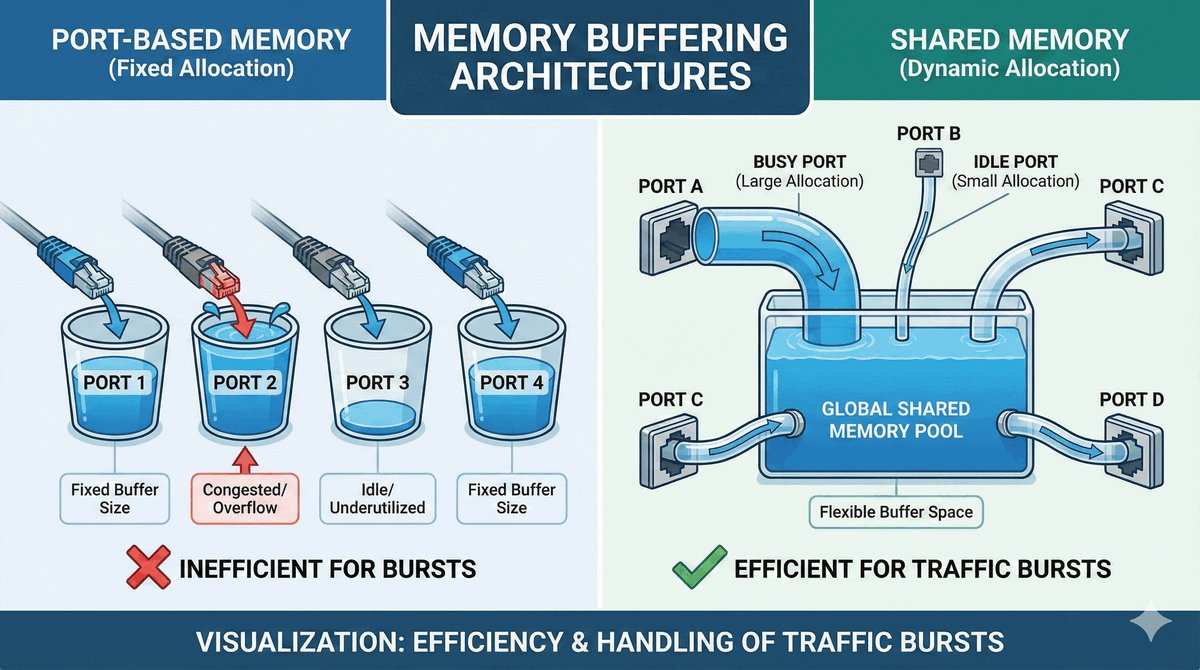

Buforowanie pamięci w przełącznikach może być zrealizowane na dwa sposoby. W modelu port-based każdy port ma przydzieloną własną, stałą pulę pamięci buforowej. Zaletą tego rozwiązania jest prostota i przewidywalność – żaden port nie może „zabrać" pamięci innemu portowi. Wadą jest nieefektywne wykorzystanie pamięci, ponieważ porty o niskim obciążeniu marnują przydzieloną im pamięć, podczas gdy inne porty mogą jej potrzebować więcej.
Model pamięci współdzielonej (shared memory) rozwiązuje ten problem, udostępniając wszystkim portom wspólną pulę pamięci, która jest dynamicznie alokowana w zależności od potrzeb. Gdy jeden port doświadcza nagłego wzrostu ruchu, może wykorzystać pamięć, która normalnie byłaby nieużywana przez inne porty. To sprawia, że pamięć współdzielona jest znacznie bardziej efektywna i elastyczna, szczególnie w sieciach o zmiennym natężeniu ruchu.

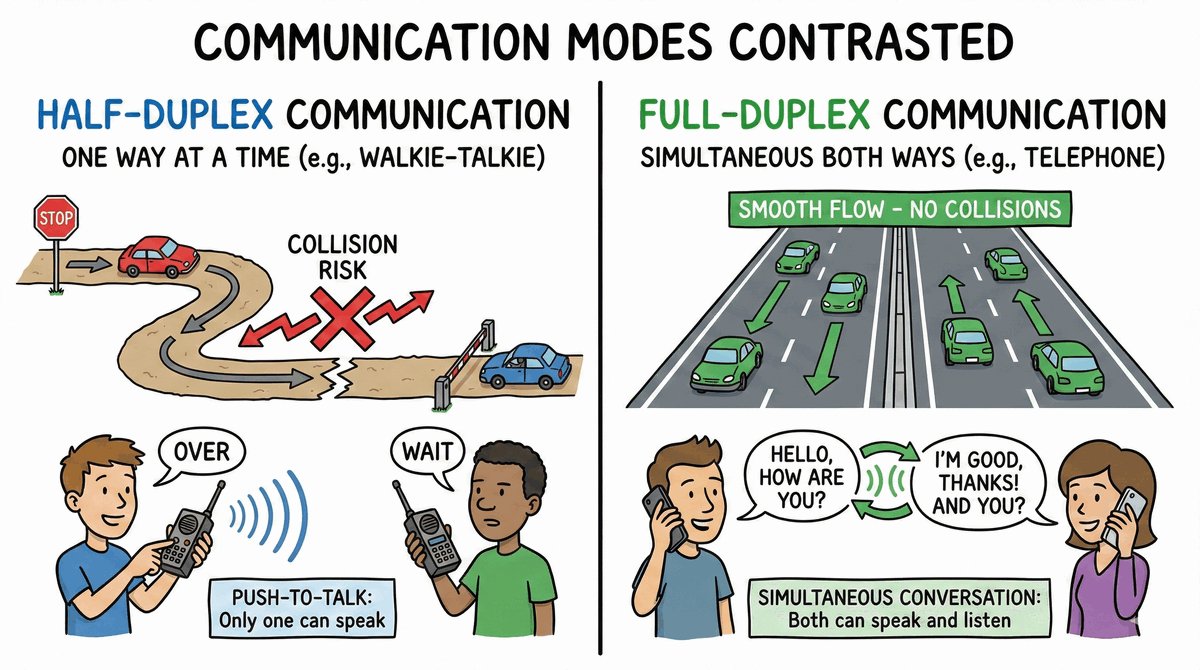

Tryb Half-Duplex był standardem w starszych sieciach Ethernet opartych na koncentratorach i wspólnej magistrali. W tym trybie urządzenie może w danej chwili albo nadawać, albo odbierać dane, ale nie obie czynności jednocześnie. Aby zarządzać dostępem do współdzielonego medium, stosowano protokół CSMA/CD (Carrier Sense Multiple Access with Collision Detection), który wykrywał kolizje i zarządzał retransmisją.
Tryb Full-Duplex stał się możliwy wraz z wprowadzeniem przełączników i dedykowanych połączeń punkt-punkt. Wykorzystując osobne tory do jednoczesnego nadawania i odbierania (dwie pary w Fast Ethernet, a w Gigabit Ethernet wszystkie cztery pary pracują dwukierunkowo), urządzenia mogą jednocześnie nadawać i odbierać dane. To nie tylko eliminuje kolizje, ale także teoretycznie podwaja przepustowość łącza – na przykład łącze 1 Gbps w trybie Full-Duplex oferuje 2 Gbps całkowitej przepustowości (1 Gbps w każdym kierunku).

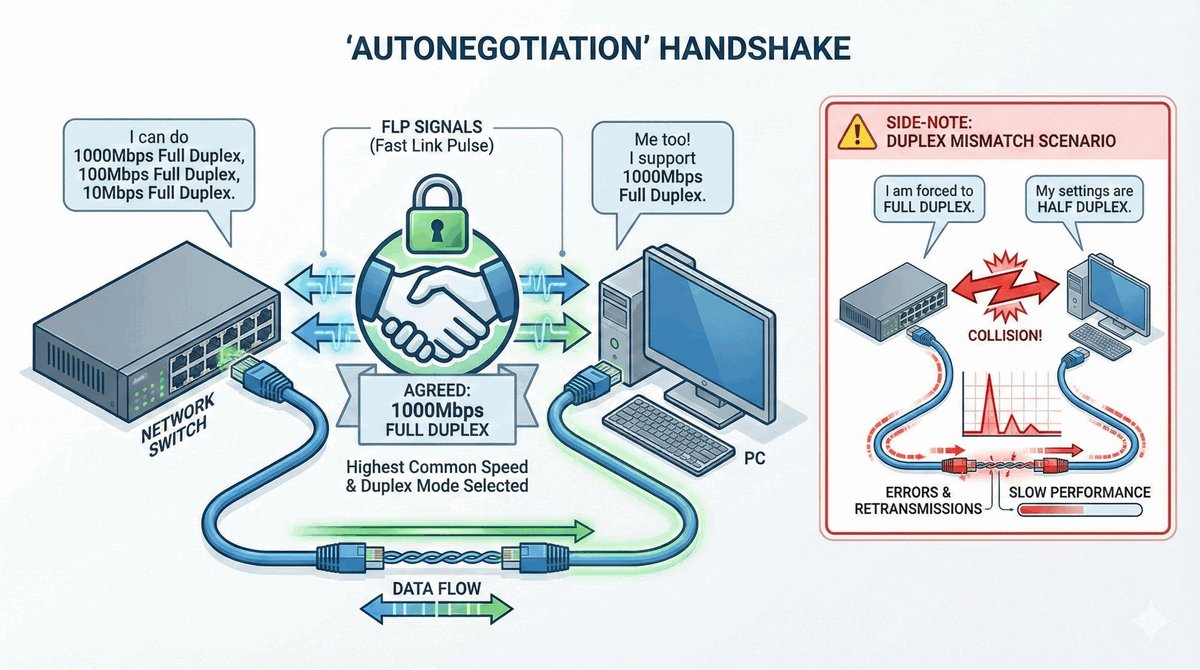

Autonegocjacja to mechanizm zdefiniowany w standardzie IEEE 802.3, który pozwala dwóm urządzeniom połączonym kablem Ethernet na automatyczne uzgodnienie najwyższych możliwych parametrów transmisji. Proces autonegocjacji odbywa się poprzez wymianę specjalnych sygnałów (FLP – Fast Link Pulses) natychmiast po fizycznym nawiązaniu połączenia. Urządzenia negocjują prędkość transmisji (10, 100, 1000 Mbps lub wyższą) oraz tryb dupleksu (Half lub Full).
Szczególnie niebezpiecznym zjawiskiem jest tzw. duplex mismatch, które powstaje, gdy jedno urządzenie ma włączoną autonegocjację, a drugie ma ręcznie ustawiony tryb Full-Duplex. W takiej sytuacji urządzenie z autonegocjacją wykrywa kolizje (które w trybie Full-Duplex nie występują) i niepotrzebnie uruchamia mechanizmy retransmisji, co prowadzi do drastycznego spadku wydajności. Dlatego najlepszą praktyką jest pozostawienie autonegocjacji włączonej po obu stronach łącza.

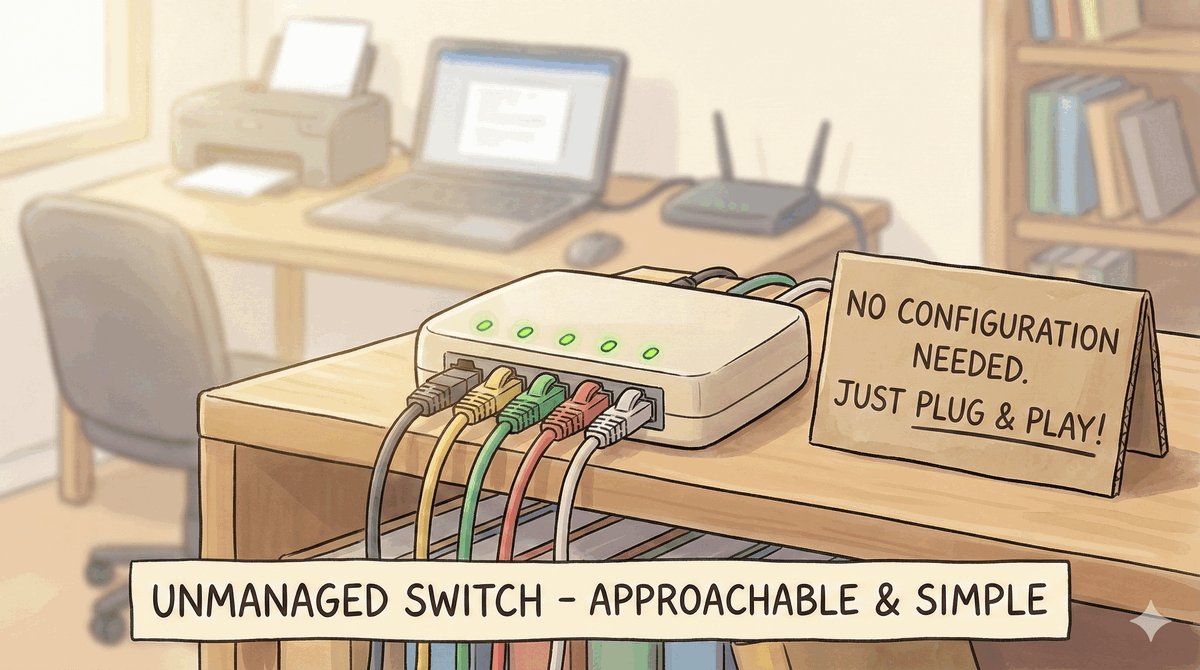

Przełączniki niezarządzalne (unmanaged switches) są najprostszym i najtańszym typem przełączników dostępnych na rynku. Ich główną zaletą jest prostota – po podłączeniu zasilania i kabli sieciowych działają natychmiast, bez potrzeby jakiejkolwiek konfiguracji. Są one powszechnie stosowane w małych sieciach domowych, biurach domowych (SOHO) oraz wszędzie tam, gdzie potrzebne jest szybkie rozszerzenie sieci o dodatkowe porty.
Brak funkcji zarządczych oznacza jednak, że nie można na nich skonfigurować VLAN-ów, priorytetyzacji ruchu QoS, ani zaawansowanych mechanizmów bezpieczeństwa, takich jak Port Security. Nie można również monitorować ruchu ani diagnozować problemów sieciowych. Z tych powodów przełączniki niezarządzalne nie są stosowane w sieciach firmowych, gdzie wymagana jest kontrola nad ruchem i bezpieczeństwem.

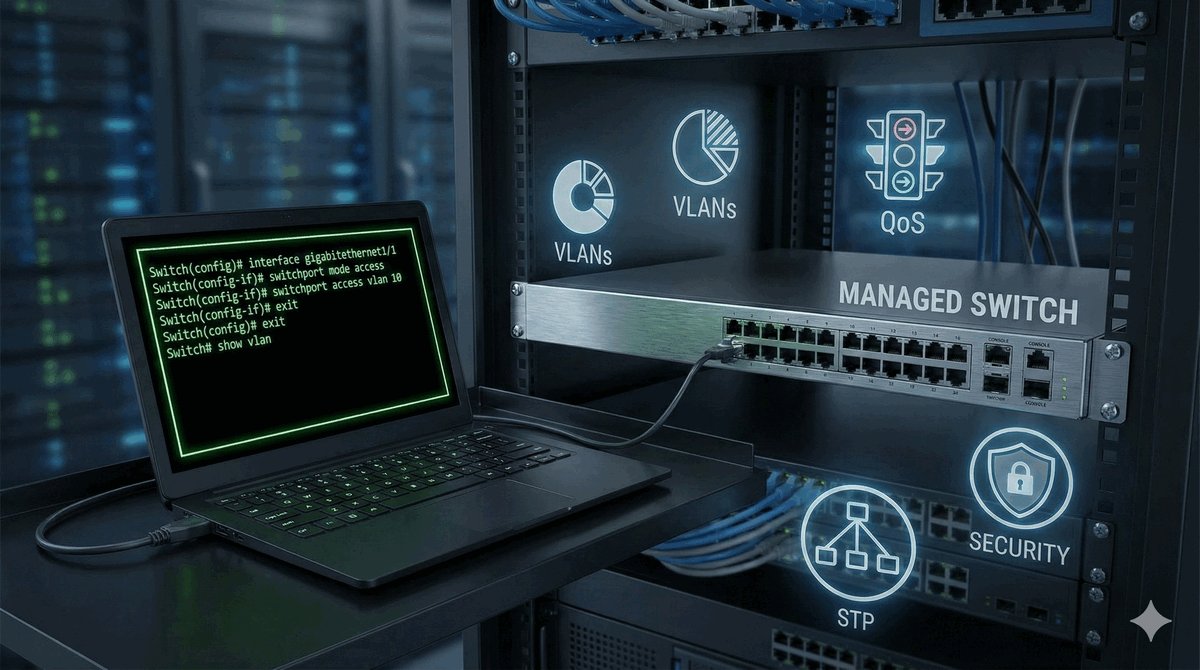

Przełączniki zarządzalne umożliwiają konfigurację i monitorowanie parametrów pracy:
Przełączniki zarządzalne (managed switches) stanowią standard w sieciach firmowych i korporacyjnych. Oferują one administratorowi pełną kontrolę nad każdym aspektem działania urządzenia – od konfiguracji poszczególnych portów, przez zarządzanie VLAN-ami, aż po zaawansowane mechanizmy bezpieczeństwa i jakości usług. Najczęściej konfiguracja odbywa się poprzez interfejs CLI (Command Line Interface) dostępny przez konsolę lub SSH.
Funkcjonalność VLAN (Virtual LAN) pozwala na logiczny podział sieci fizycznej na niezależne sieci wirtualne, co zwiększa bezpieczeństwo i elastyczność zarządzania. Protokół STP (Spanning Tree Protocol) zapobiega powstawaniu pętli w sieci, które mogłyby spowodować przeciążenie i awarię. EtherChannel (LACP) umożliwia łączenie wielu portów w jeden logiczny kanał o zwiększonej przepustowości i niezawodności.

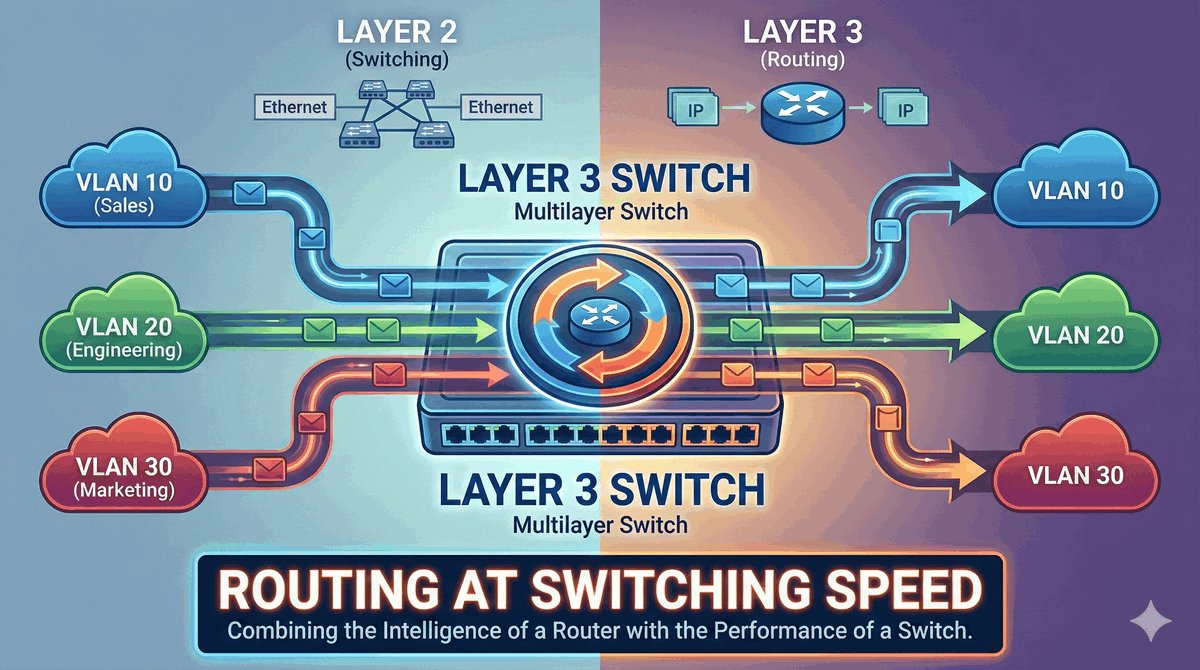

Przełączniki warstwy 3 (Layer 3 switches), zwane również przełącznikami wielowarstwowymi (multilayer switches), to urządzenia łączące w sobie funkcjonalność szybkiego przełącznika warstwy 2 z możliwościami rutingu warstwy 3. W przeciwieństwie do tradycyjnych routerów, które przetwarzają pakiety programowo (z angażowaniem CPU), przełączniki L3 wykorzystują układy ASIC do routingu, co pozwala osiągać prędkości porównywalne z przełączaniem L2.
Głównym zastosowaniem przełączników warstwy 3 jest routing między VLAN-ami. W dużych sieciach firmowych, gdzie istnieje wiele VLAN-ów, tradycyjny router może stać się wąskim gardłem. Przełącznik L3, dzięki sprzętowemu przetwarzaniu pakietów IP, jest w stanie routować ruch między VLAN-ami z prędkością wielu gigabitów na sekundę, co czyni go idealnym rozwiązaniem dla warstwy dystrybucji w hierarchicznym modelu sieci.

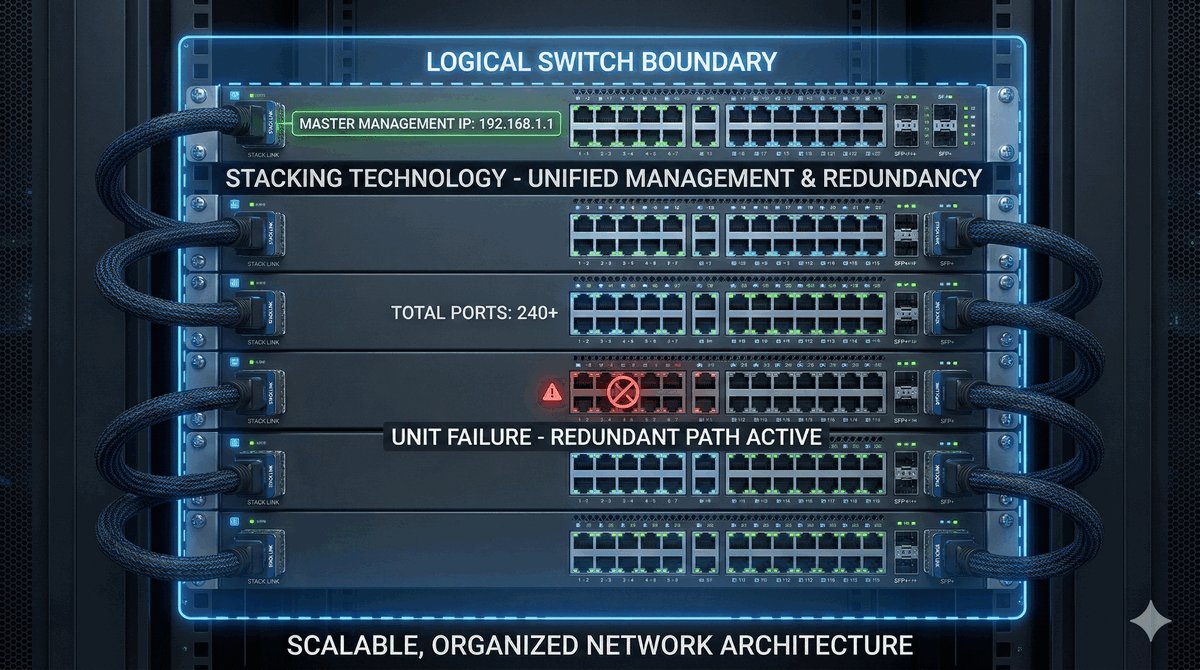

Stacking to zaawansowana technologia umożliwiająca połączenie kilku fizycznych przełączników w jeden logiczny byt zarządczy. Przełączniki w stosie są połączone specjalnymi kablami stackingowymi o bardzo wysokiej przepustowości (często 40 Gbps lub więcej), które tworzą wewnętrzną magistralę komunikacyjną. Z perspektywy sieci cały stos zachowuje się jak jeden przełącznik o dużej liczbie portów.
Zarządzanie stosem odbywa się poprzez jeden adres IP, a konfiguracja jest replikowana na wszystkie człony stosu automatycznie. W przypadku awarii jednego z przełączników w stosie, pozostałe przełączniki przejmują jego funkcje, co zapewnia wysoką dostępność sieci. Stacking jest szczególnie przydatny w szafach dystrybucyjnych, gdzie potrzebna jest duża liczba portów przy jednoczesnym zachowaniu prostoty zarządzania.

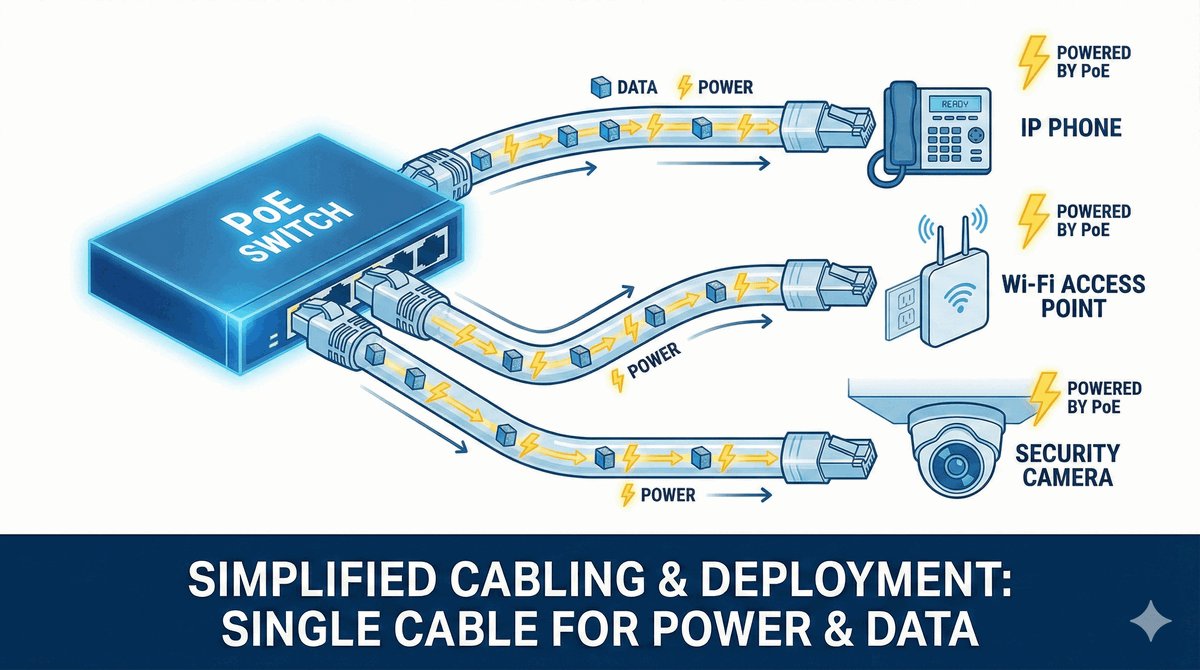

Power over Ethernet (PoE) to technologia, która zrewolucjonizowała sposób instalacji urządzeń sieciowych. Zamiast prowadzenia osobnego okablowania elektrycznego do każdego urządzenia, PoE umożliwia przesyłanie zarówno danych, jak i energii elektrycznej za pomocą jednego kabla Ethernet. Źródłem zasilania jest przełącznik (lub injektor PoE), który dostarcza prąd stały o napięciu typowo 48 V.
Standardy PoE ewoluowały na przestrzeni lat. IEEE 802.3af (PoE) dostarcza do 15,4 W na port, IEEE 802.3at (PoE+) do 30 W, a najnowszy IEEE 802.3bt (PoE++) do 60 lub nawet 90 W. Wyższe moce pozwalają na zasilanie bardziej wymagających urządzeń, takich jak kamery PTZ (Pan-Tilt-Zoom) z grzałkami czy punkty dostępowe Wi-Fi 6. Budżet mocy przełącznika to suma mocy, jaką może on dostarczyć do wszystkich podłączonych urządzeń PoE jednocześnie.
Optymalny model projektowania sieci firmowych składa się z trzech poziomów:

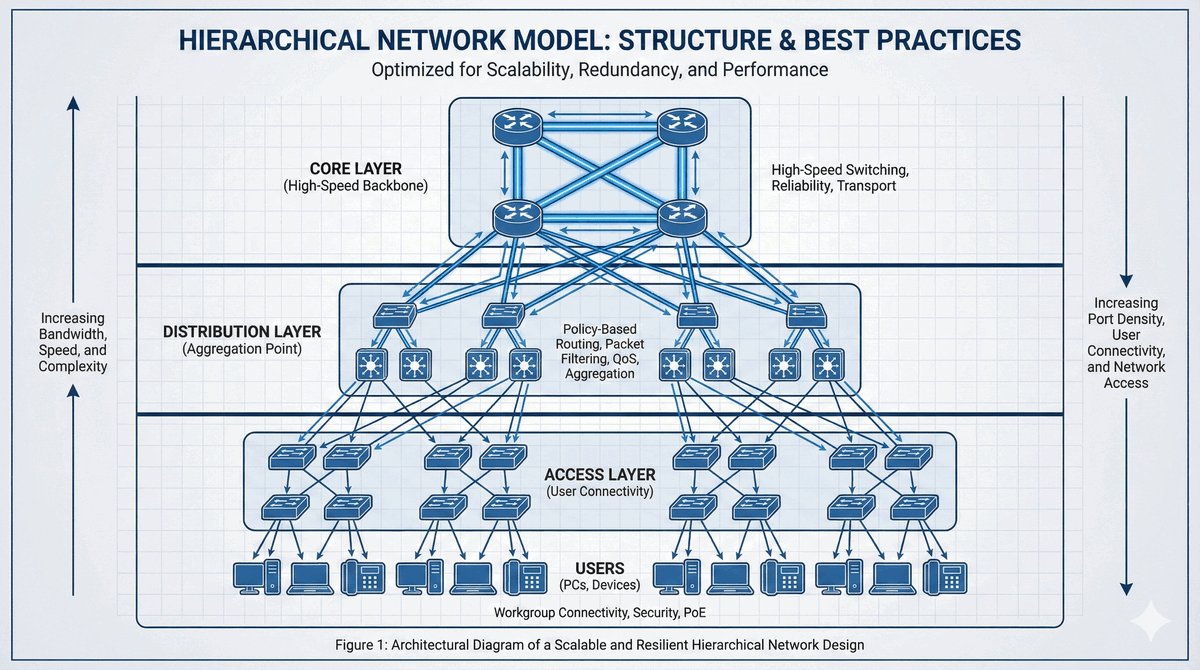

Hierarchiczny model projektowania sieci, opracowany przez firmę Cisco, jest sprawdzoną metodologią budowania skalowalnych i niezawodnych sieci firmowych. Model ten dzieli sieć na trzy logiczne warstwy: dostępową, dystrybucji i rdzenia. Każda warstwa ma ściśle określone zadania i charakterystykę, co ułatwia projektowanie, wdrażanie i diagnozowanie problemów.

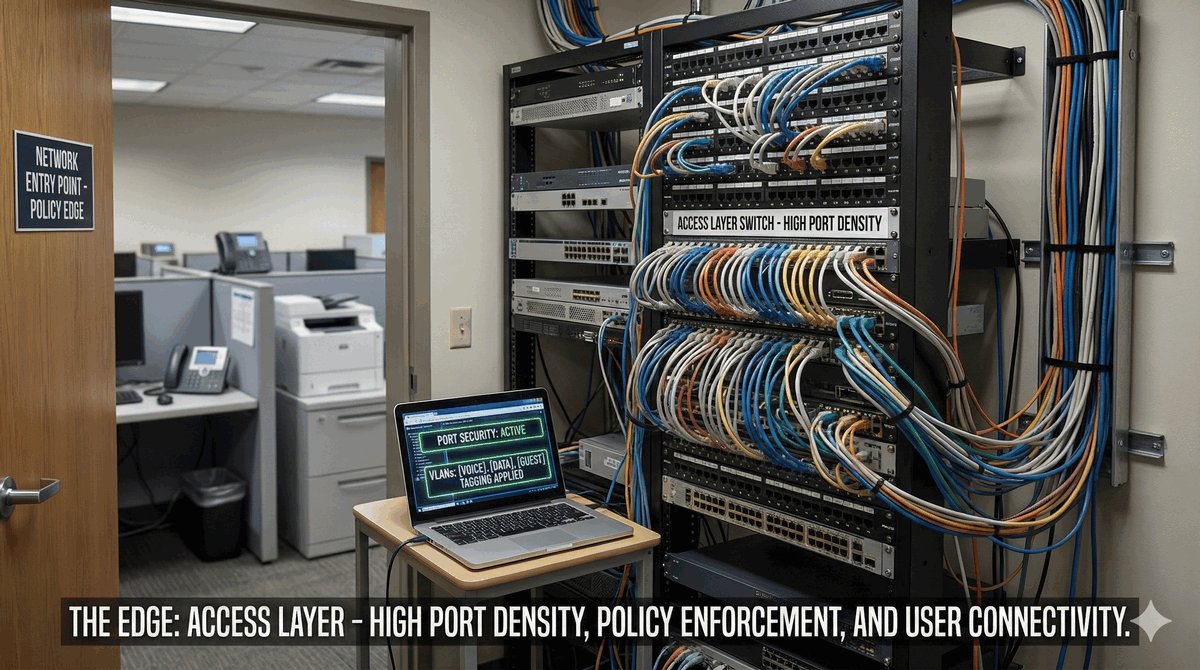

Warstwa dostępowa to pierwszy punkt styku użytkowników z siecią – przełączniki w tej warstwie zapewniają łączność urządzeniom końcowym i implementują podstawowe mechanizmy bezpieczeństwa. Warstwa dystrybucji agreguje ruch z wielu przełączników dostępowych, implementuje polityki sieciowe i routing między VLAN-ami. Warstwa rdzenia stanowi szybki szkielet sieci, który łączy warstwy dystrybucji i zapewnia transport danych z minimalnymi opóźnieniami.
Przełączniki warstwy dostępowej (access switches) są najliczniejszym typem przełączników w sieci firmowej. Każdy pracownik, telefon IP czy drukarka sieciowa są podłączeni właśnie do przełącznika dostępowego, który najczęściej znajduje się w szafie kablowej na tym samym piętrze lub w tej samej strefie biurowej. Przełączniki te mają zazwyczaj 24 lub 48 portów i obsługują standard PoE.
Funkcje bezpieczeństwa implementowane na tym poziomie mają kluczowe znaczenie dla ochrony sieci. Port Security zapobiega atakom MAC Flooding, DHCP Snooping chroni przed fałszywymi serwerami DHCP, a BPDU Guard zabezpiecza protokół STP. Przypisanie portu do odpowiedniego VLAN-u odbywa się właśnie w warstwie dostępowej, co izoluje ruch różnych grup użytkowników.
Warstwa dystrybucji (distribution layer) pełni rolę pośrednika między warstwą dostępową a warstwą rdzenia sieci. Przełączniki w tej warstwie są zazwyczaj bardziej wydajne od przełączników dostępowych i posiadają szybsze porty uplink. Ich głównym zadaniem jest agregacja ruchu z wielu przełączników dostępowych i przekazywanie go do warstwy rdzenia, a także implementacja polityk sieciowych.
Kluczową funkcją warstwy dystrybucji jest routing między VLAN-ami (Inter-VLAN Routing). Ponieważ różne VLAN-y są odrębnymi sieciami logicznymi, ruch między nimi musi być routowany. Przełączniki warstwy dystrybucji, będące urządzeniami L3, realizują to zadanie z bardzo wysoką wydajnością. Dodatkowo na tym poziomie stosuje się listy kontroli dostępu (ACL) do filtrowania ruchu między VLAN-ami oraz mechanizmy QoS do priorytetyzacji ruchu.
Warstwa rdzenia (core layer) jest centralnym punktem sieci, który odpowiada za szybki i niezawodny transport danych między różnymi segmentami sieci. Przełączniki rdzenia są zazwyczaj najdroższymi i najbardziej wydajnymi urządzeniami w infrastrukturze – oferują porty o najwyższych przepustowościach (40 Gbps, 100 Gbps, a nawet 400 Gbps) i charakteryzują się praktycznie zerowym czasem przestoju.
Projektowanie warstwy rdzenia kieruje się zasadą: „im prościej, tym lepiej". Ponieważ głównym zadaniem jest szybka transmisja danych, unika się na tym poziomie skomplikowanych reguł ACL, które mogłyby spowolnić przetwarzanie. Zamiast tego stosuje się proste protokoły rutingu (np. OSPF czy EIGRP) oraz mechanizmy redundancji, takie jak podwójne zasilacze i modułowa budowa umożliwiająca wymianę komponentów bez wyłączania urządzenia.

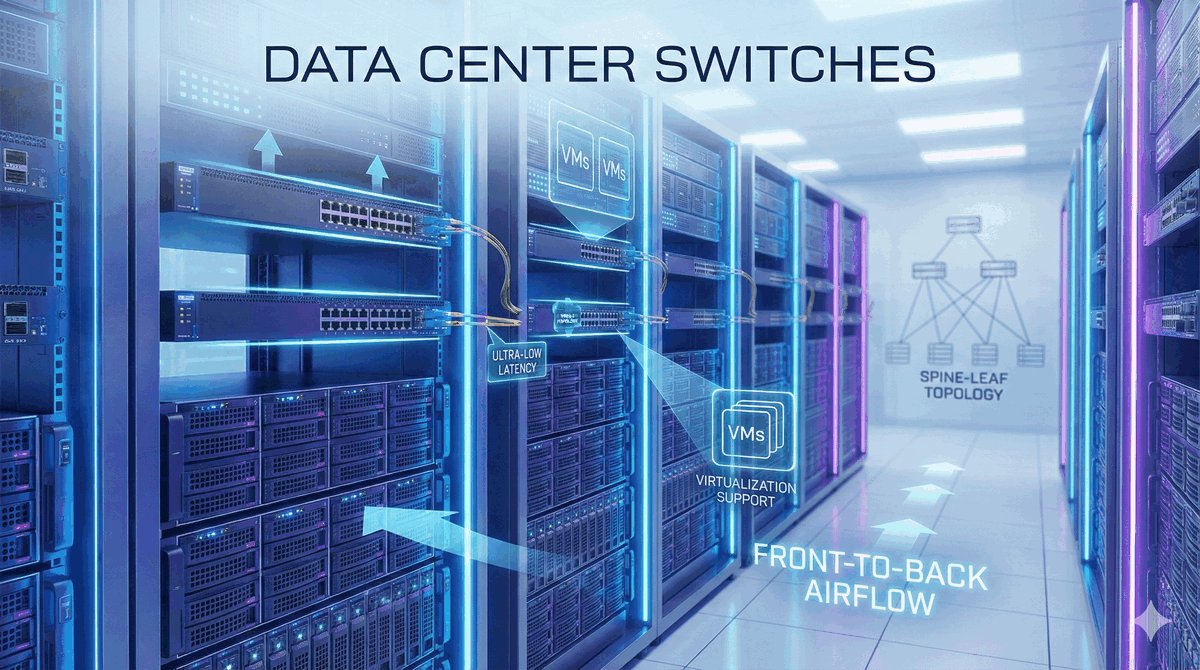

Przełączniki Data Center to najbardziej zaawansowane urządzenia sieciowe, zaprojektowane do pracy w środowiskach o ekstremalnych wymaganiach dotyczących wydajności, niezawodności i skalowalności. Centra danych obsługują tysiące serwerów generujących ogromne ilości ruchu, dlatego przełączniki muszą oferować nie tylko ogromną przepustowość, ale także bardzo niskie i przewidywalne opóźnienia.
Architektura Spine-Leaf (zwana również Clos) stała się standardem w nowoczesnych centrach danych, zastępując tradycyjny model hierarchiczny. W tej topologii każdy przełącznik Leaf (liść) jest połączony z każdym przełącznikiem Spine (grzbiet), co zapewnia stałe i przewidywalne opóźnienia między dowolnymi dwoma urządzeniami. Technologie takie jak VXLAN (Virtual Extensible LAN) umożliwiają tworzenie sieci nakładkowych, które izolują ruch dzierżawców w środowiskach chmurowych.

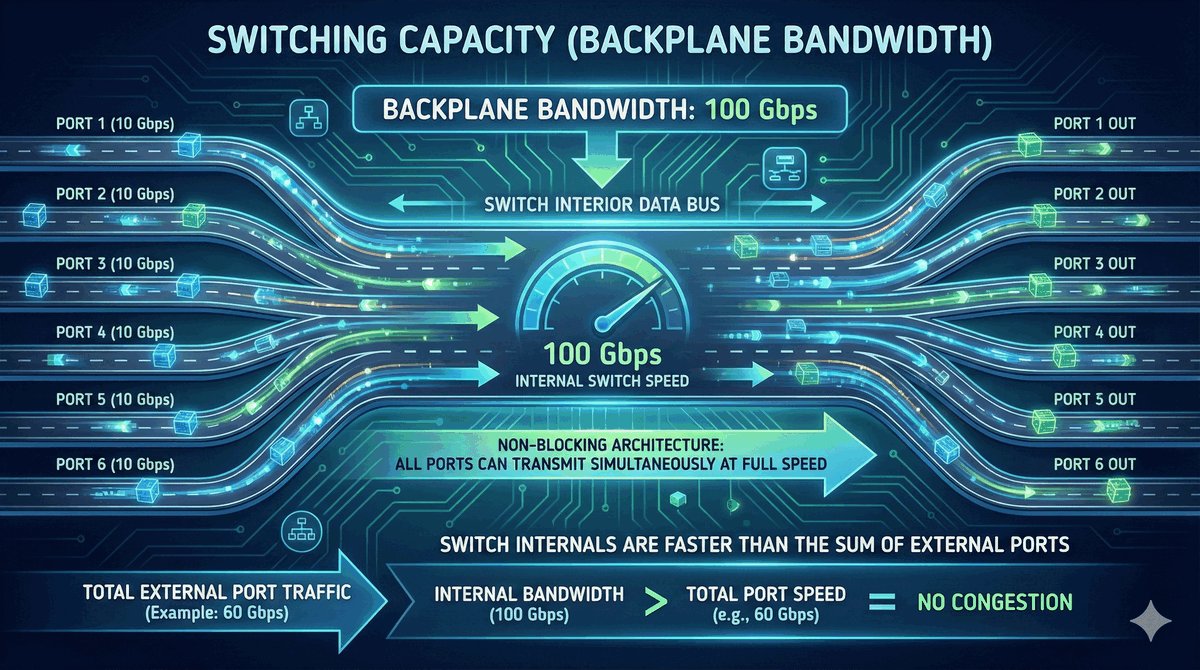

Switching Capacity (zwana również backplane bandwidth lub switching fabric capacity) to parametr określający maksymalną ilość danych, jaką matryca przełączająca może przetworzyć w ciągu jednej sekundy. Jest to jeden z najważniejszych wskaźników wydajności przełącznika, ponieważ określa on, czy urządzenie będzie w stanie obsłużyć pełny ruch generowany przez wszystkie porty jednocześnie.
Przełącznik nieblokujący (non-blocking) to taki, którego Switching Capacity jest co najmniej równa sumie przepustowości wszystkich portów w obu kierunkach (stąd dwukrotność sumy prędkości portów). Na przykład przełącznik z 24 portami 1 Gbps i 2 portami 10 Gbps powinien mieć Switching Capacity co najmniej 2 x (24 x 1 + 2 x 10) = 88 Gbps, aby być uznanym za nieblokujący. W praktyce większość nowoczesnych przełączników spełnia to kryterium.

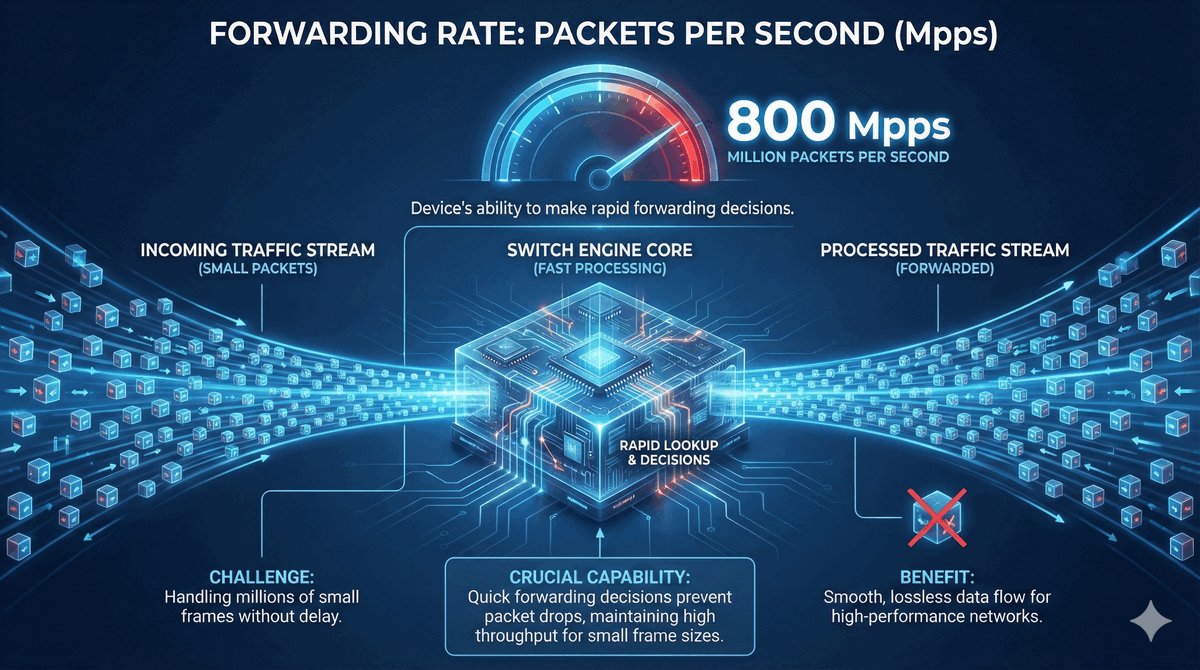

Forwarding Rate (szybkość przekazywania pakietów) to parametr uzupełniający Switching Capacity, który określa, ile pakietów (ramek) na sekundę przełącznik jest w stanie przetworzyć. Jest to szczególnie istotne w sieciach, gdzie dominują małe pakiety, ponieważ przełącznik musi podjąć decyzję o przekazaniu dla każdego pakietu indywidualnie, niezależnie od jego rozmiaru.
Teoretyczna maksymalna wartość Forwarding Rate dla portu 1 Gbps przy minimalnym rozmiarze ramki (64 bajty + preambuła) wynosi około 1,488 Mpps. Dla przełącznika z 24 portami 1 Gbps wartość ta wynosi około 35,7 Mpps. Producenci często podają Forwarding Rate w specyfikacjach technicznych, a rzeczywista wartość powinna być zbliżona do teoretycznego maksimum, aby przełącznik mógł być uznany za nieblokujący.

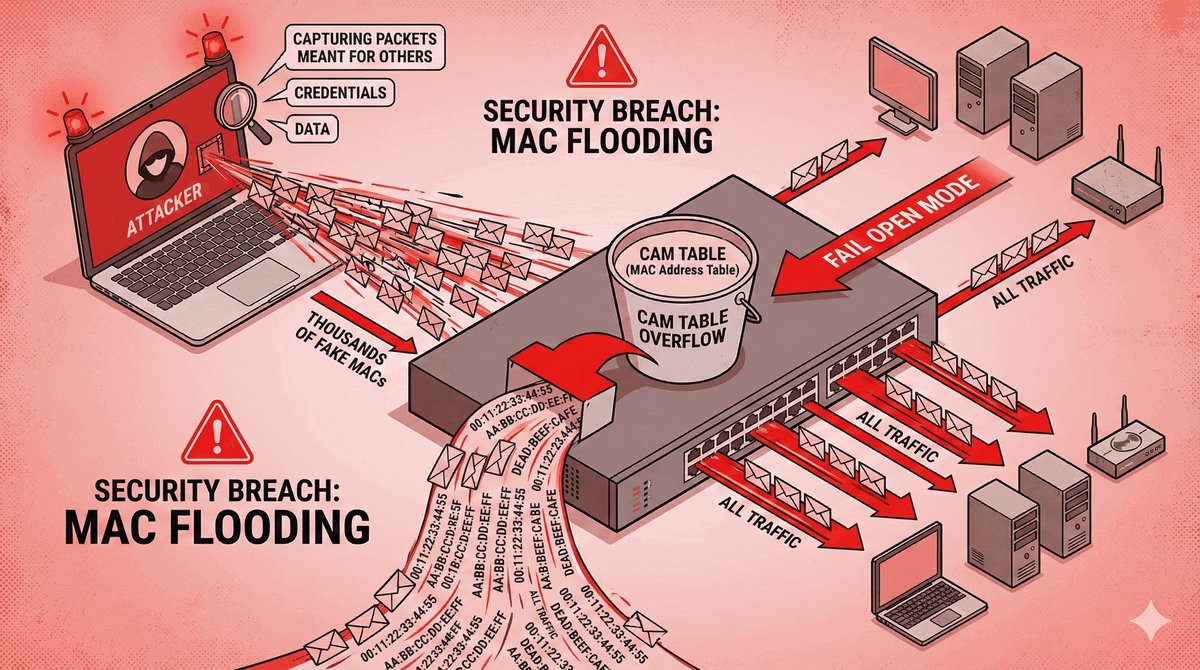

Atak MAC Flooding jest jednym z najstarszych i najlepiej poznanych zagrożeń dla sieci warstwy 2. Atakujący wysyła do przełącznika ogromną liczbę ramek Ethernet z losowymi, nieistniejącymi adresami MAC w polu źródłowym. Ponieważ przełącznik ma ograniczoną pojemność tablicy CAM, po jej przepełnieniu urządzenie nie może zapamiętać nowych, prawdziwych adresów MAC.
Gdy tablica CAM jest pełna, przełącznik przechodzi w tryb „fail-open" – zaczyna zachowywać się jak koncentrator, rozsyłając każdą ramkę, której docelowego adresu nie zna (a po przepełnieniu są to wszystkie adresy), na wszystkie porty. W ten sposób atakujący może przechwycić cały ruch sieciowy, który normalnie byłby dostarczany tylko do zamierzonego odbiorcy. Obroną przed tym atakiem jest mechanizm Port Security, który ogranicza liczbę adresów MAC na pojedynczym porcie.
VLAN Hopping to technika ataku, której celem jest uzyskanie dostępu do ruchu w sieci VLAN, do której atakujący nie ma autoryzacji. Istnieją dwie główne metody przeprowadzenia tego ataku: przełączanie z podwójnym tagowaniem (Double Tagging) i fałszowanie protokołu DTP (Dynamic Trunking Protocol).

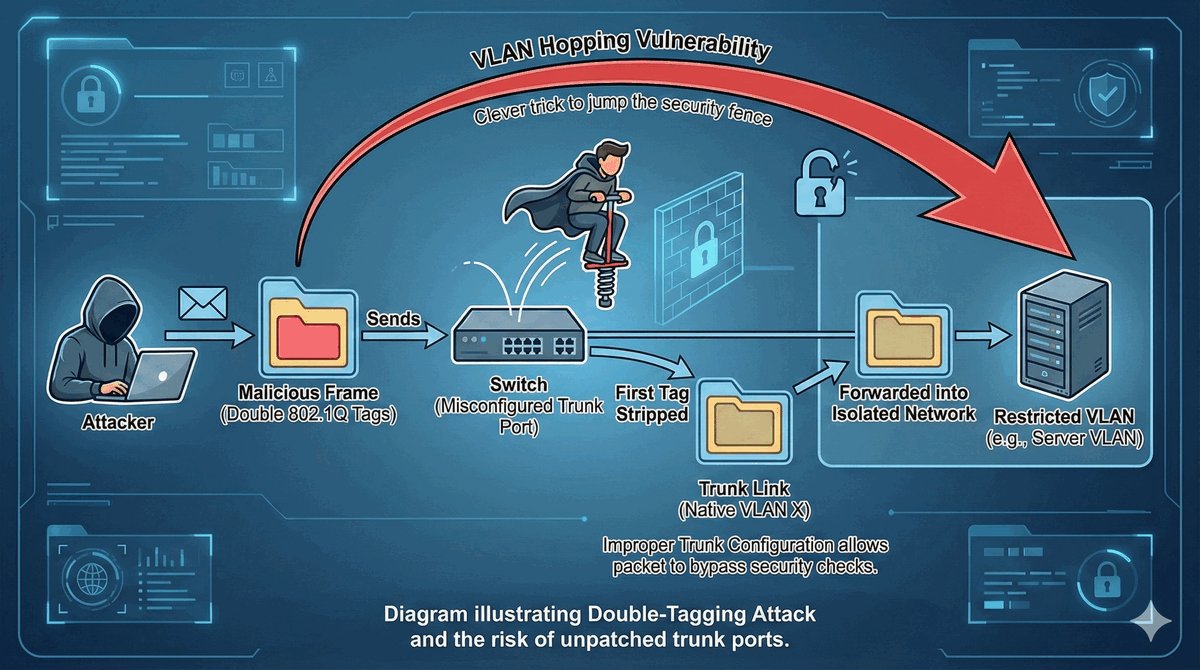

W metodzie Double Tagging atakujący wysyła ramkę z dwoma tagami 802.1Q – zewnętrznym (VLAN atakującego) i wewnętrznym (VLAN ofiary). Pierwszy przełącznik usuwa zewnętrzny tag i przekazuje ramkę do następnego przełącznika, który widzi już tylko tag wewnętrzny i dostarcza ramkę do docelowego VLAN-u. Obrona polega na wyłączeniu DTP na portach dostępowych i jawnej konfiguracji portów trunkowych, co uniemożliwia atakującemu negocjację połączenia trunkowego.

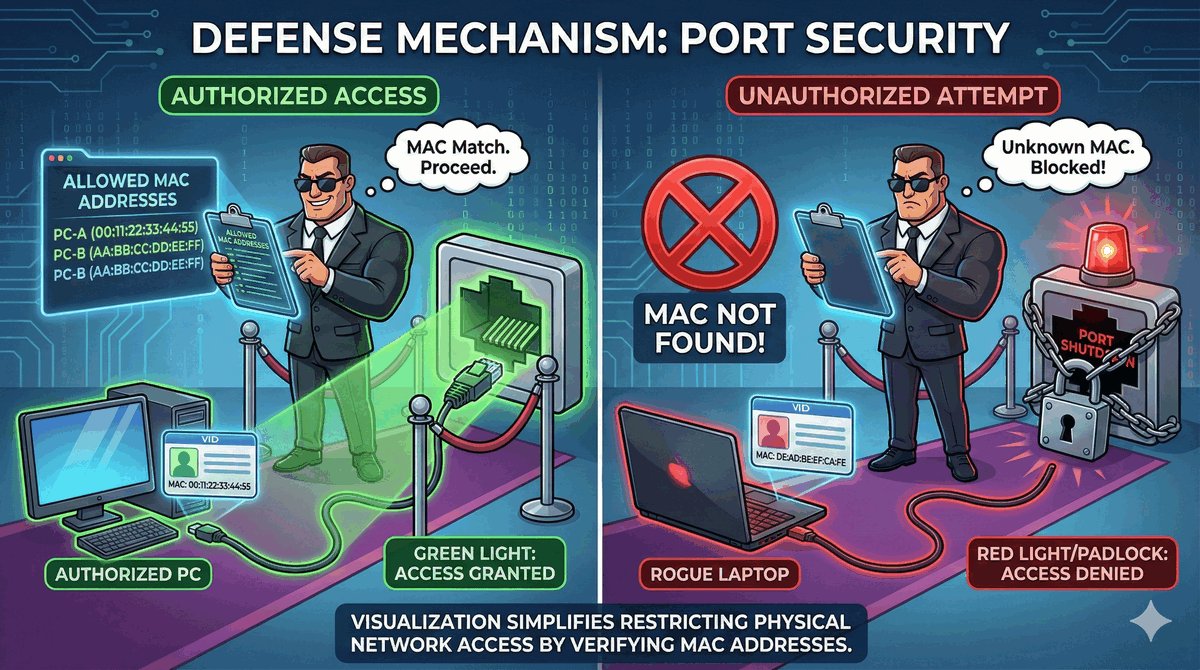

Port Security to fundamentalny mechanizm bezpieczeństwa dostępny w przełącznikach zarządzalnych, który chroni sieć przed atakami MAC Flooding i nieautoryzowanym dostępem. Administrator może skonfigurować maksymalną liczbę adresów MAC dozwolonych na danym porcie (zazwyczaj 1 dla portów dostępowych) oraz określić, co ma się wydarzyć w przypadku naruszenia limitu.
Dostępne są trzy tryby reakcji na naruszenie: protect (ramki z nieznanego adresu są odrzucane, ale port pozostaje aktywny), restrict (podobnie jak protect, ale naruszenie jest rejestrowane w logach) oraz shutdown (port zostaje całkowicie wyłączony i wymaga ręcznego włączenia przez administratora). Port Security może być również używany do przypisania stałego adresu MAC do konkretnego portu, co uniemożliwia podłączenie nieautoryzowanego urządzenia.

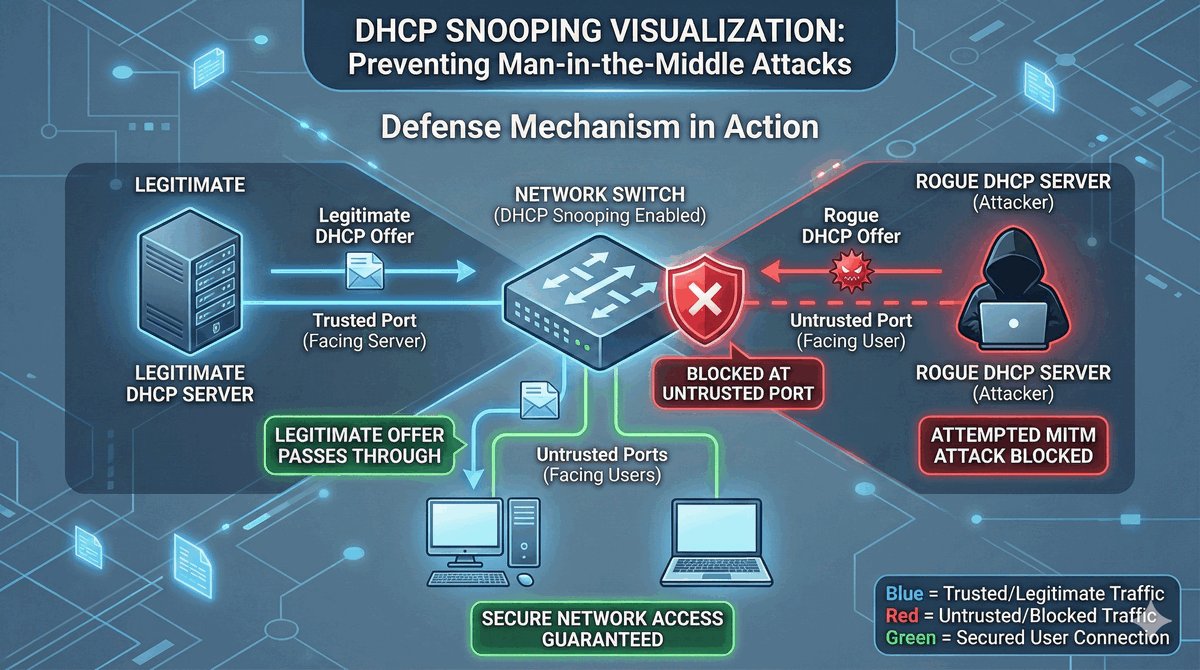

DHCP Snooping to mechanizm bezpieczeństwa, który chroni sieć przed atakami polegającymi na podłączeniu fałszywego serwera DHCP. W typowym ataku osoba atakująca podłącza do sieci własny serwer DHCP, który odpowiada na zapytania DHCP Discover szybciej niż legalny serwer, przekazując ofiarom fałszywe dane konfiguracyjne (np. adres bramy domyślnej prowadzący do komputera atakującego).
DHCP Snooping klasyfikuje porty przełącznika jako zaufane (trusted) i niezaufane (untrusted). Porty zaufane to te, do których podłączone są legalne serwery DHCP – ruch DHCP wychodzący z tych portów jest przepuszczany bez kontroli. Porty niezaufane (porty dostępowe dla użytkowników) nie mogą wysyłać pakietów DHCP Offer (oferta) ani DHCP Ack (potwierdzenie). Dodatkowo DHCP Snooping buduje bazę danych DHCP Snooping Binding, która zawiera informacje o przydzielonych adresach IP i adresach MAC, wykorzystywaną później przez inne mechanizmy, takie jak DAI.

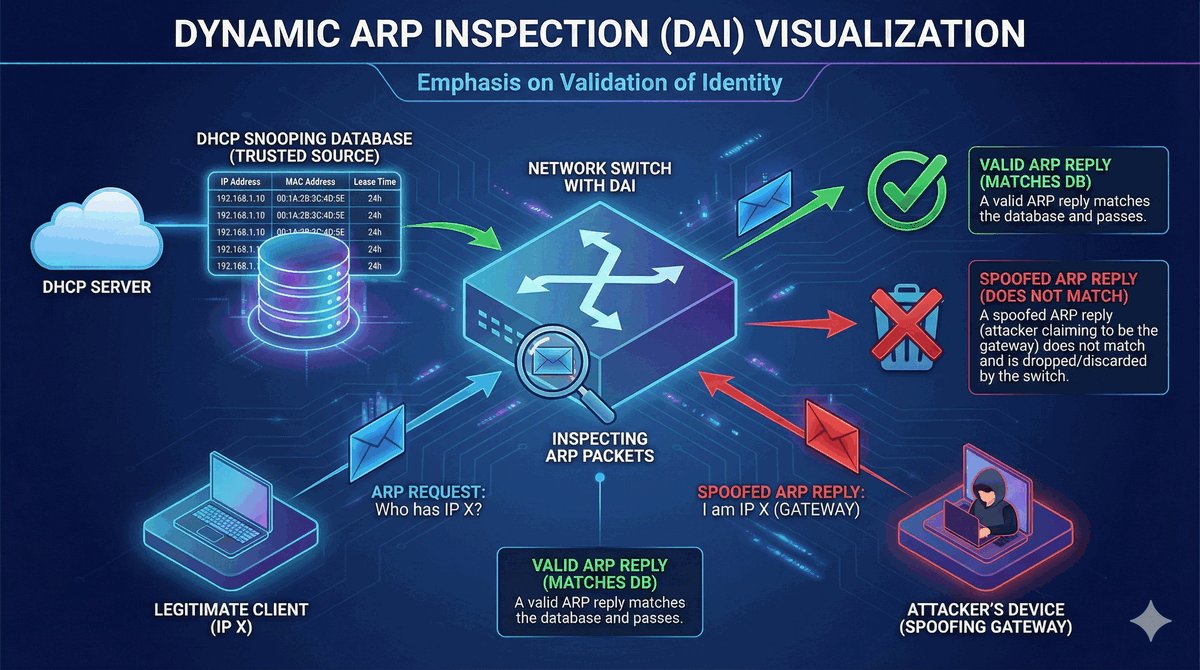

Dynamic ARP Inspection (DAI) to mechanizm bezpieczeństwa, który chroni sieć przed atakami ARP Spoofing (zwanymi również ARP Poisoning). W ataku ARP Spoofing osoba atakująca wysyła do sieci sfałszowane pakiety ARP, w których deklaruje, że jej adres MAC jest powiązany z adresem IP innego urządzenia (np. bramy domyślnej). W rezultacie ruch kierowany do tego urządzenia trafia do atakującego.
DAI działa w oparciu o bazę danych DHCP Snooping Binding. Każdy pakiet ARP przechodzący przez przełącznik jest weryfikowany – DAI sprawdza, czy para (adres IP, adres MAC) zadeklarowana w pakiecie ARP znajduje się w bazie DHCP Snooping. Jeśli nie ma takiego wpisu lub dane są niezgodne, pakiet ARP jest odrzucany. DAI jest szczególnie skuteczny w połączeniu z DHCP Snooping, ponieważ korzysta z tej samej bazy danych, która jest budowana automatycznie podczas procesu przydzielania adresów IP.

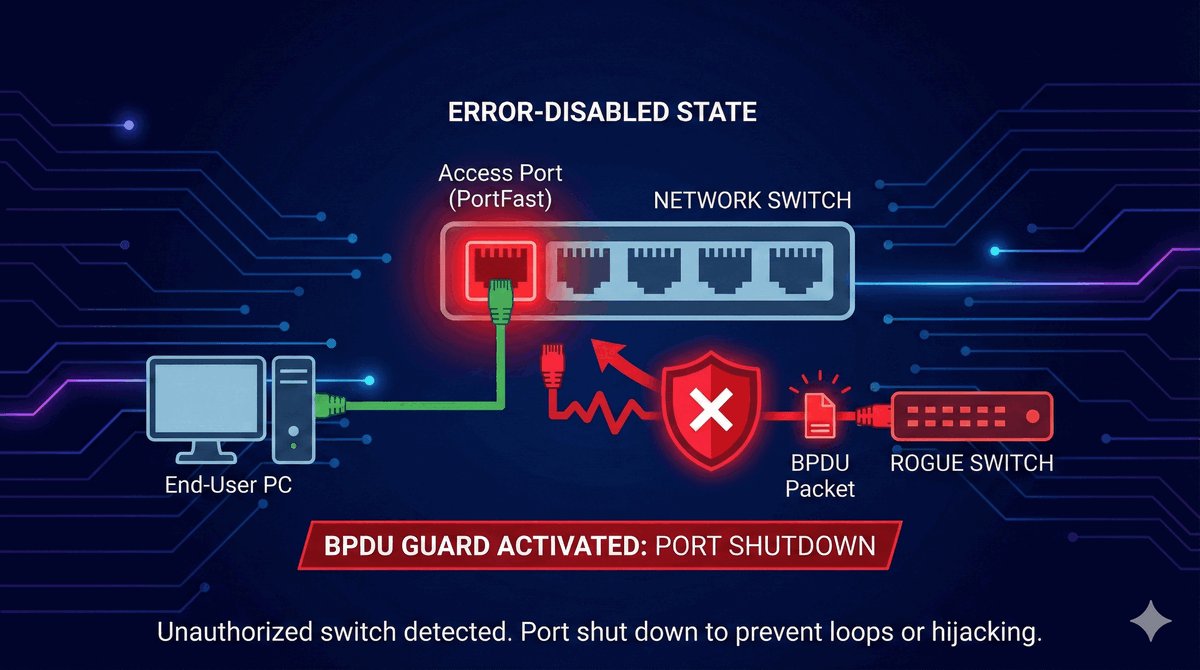

BPDU Guard to mechanizm ochrony protokołu Spanning Tree (STP) przed nieautoryzowanymi zmianami topologii sieci. Ramki BPDU (Bridge Protocol Data Units) są używane przez przełączniki do wymiany informacji o topologii sieci i wyboru portów blokowanych w ramach protokołu STP. Jeśli nieuprawniony użytkownik podłączy do sieci własny przełącznik, może on wysyłać fałszywe BPDU i manipulować topologią STP.
BPDU Guard jest konfigurowany na portach dostępowych, do których podłączeni są użytkownicy końcowi. Jeśli na takim porcie pojawi się ramka BPDU (co oznacza, że ktoś podłączył tam przełącznik), port zostaje natychmiast wyłączony (errdisable). Administrator musi ręcznie włączyć port po zweryfikowaniu, co było przyczyną zdarzenia. To proste, ale bardzo skuteczne zabezpieczenie chroni sieć przed przypadkowymi lub celowymi pętlami.

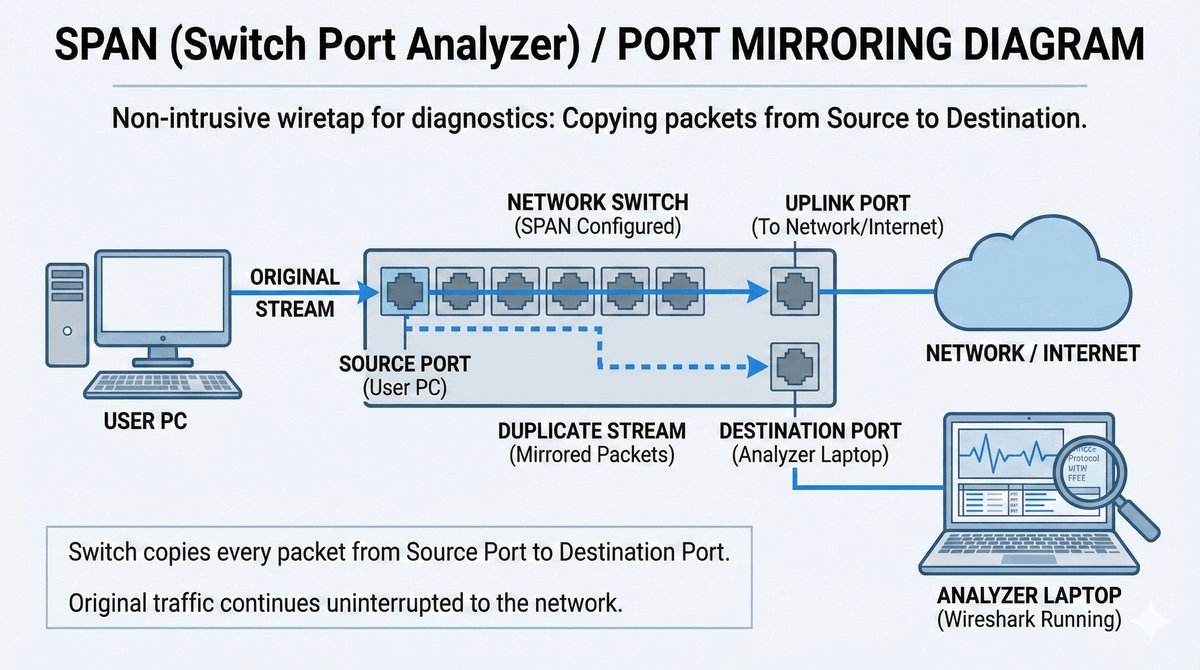

SPAN (Switched Port Analyzer), znany również jako Port Mirroring, to niezwykle przydatna funkcja dostępna w przełącznikach zarządzalnych, która umożliwia monitorowanie ruchu sieciowego bez zakłócania normalnej pracy sieci. Administrator konfiguruje źródłowe porty (lub VLAN-y), których ruch ma być monitorowany, oraz docelowy port, do którego podłączone jest urządzenie z oprogramowaniem do analizy pakietów, takim jak Wireshark.
RSPAN (Remote SPAN) rozszerza tę funkcjonalność na wiele przełączników, umożliwiając przesyłanie kopii ruchu przez sieć LAN do centralnego punktu monitorowania. To rozwiązanie jest szczególnie przydatne w dużych sieciach rozproszonych, gdzie administrator chce monitorować ruch z wielu lokalizacji z jednego stanowiska. Należy jednak pamiętać, że SPAN zwiększa obciążenie przełącznika i powinien być używany rozważnie.

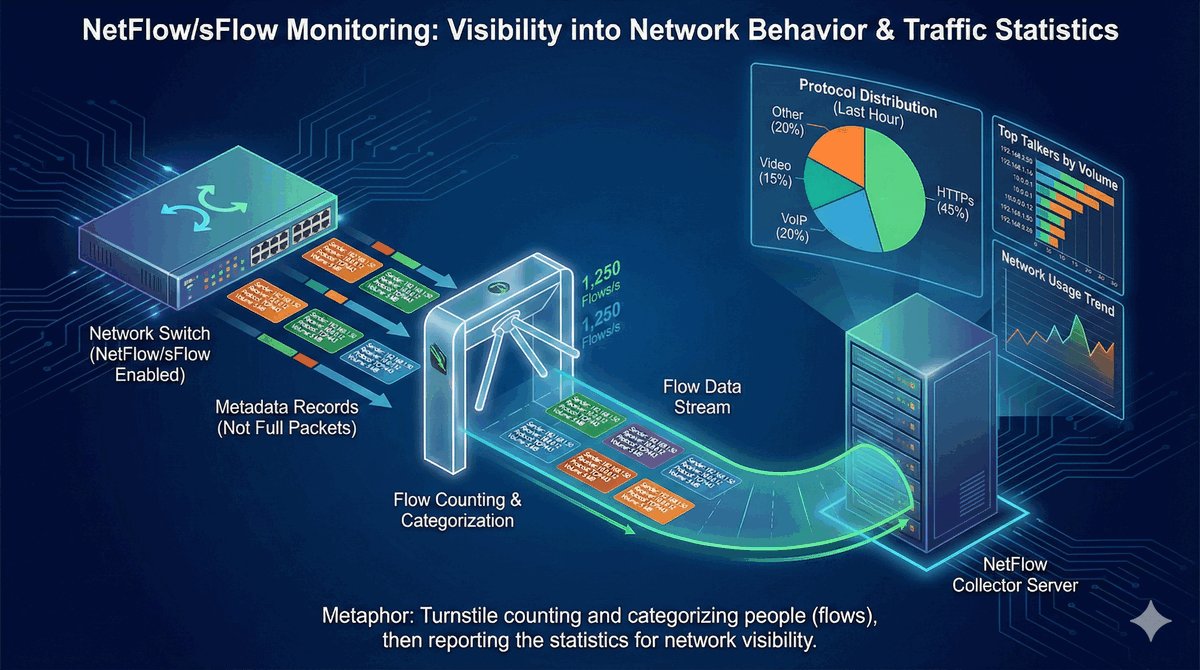

NetFlow i sFlow to technologie monitorowania ruchu sieciowego, które dostarczają informacji na poziomie przepływów (flows), a nie poszczególnych pakietów. Przepływ to sekwencja pakietów o wspólnych cechach, takich jak źródłowy i docelowy adres IP, porty TCP/UDP oraz protokół. Zamiast analizować każdy pakiet, przełącznik zbiera statystyki o całych przepływach, co jest znacznie bardziej efektywne.
NetFlow, opracowany przez Cisco, jest najpopularniejszym standardem, choć istnieje wiele jego implementacji (NetFlow v5, v9, IPFIX). sFlow jest alternatywnym standardem otwartym, który stosuje podejście probabilistyczne – próbkuje pakiety z określoną częstotliwością, co jest mniej zasobożerne. Oba rozwiązania wysyłają dane do kolektora (serwera zbierającego), który agreguje i wizualizuje informacje, umożliwiając administratorom analizę trendów i wykrywanie anomalii.

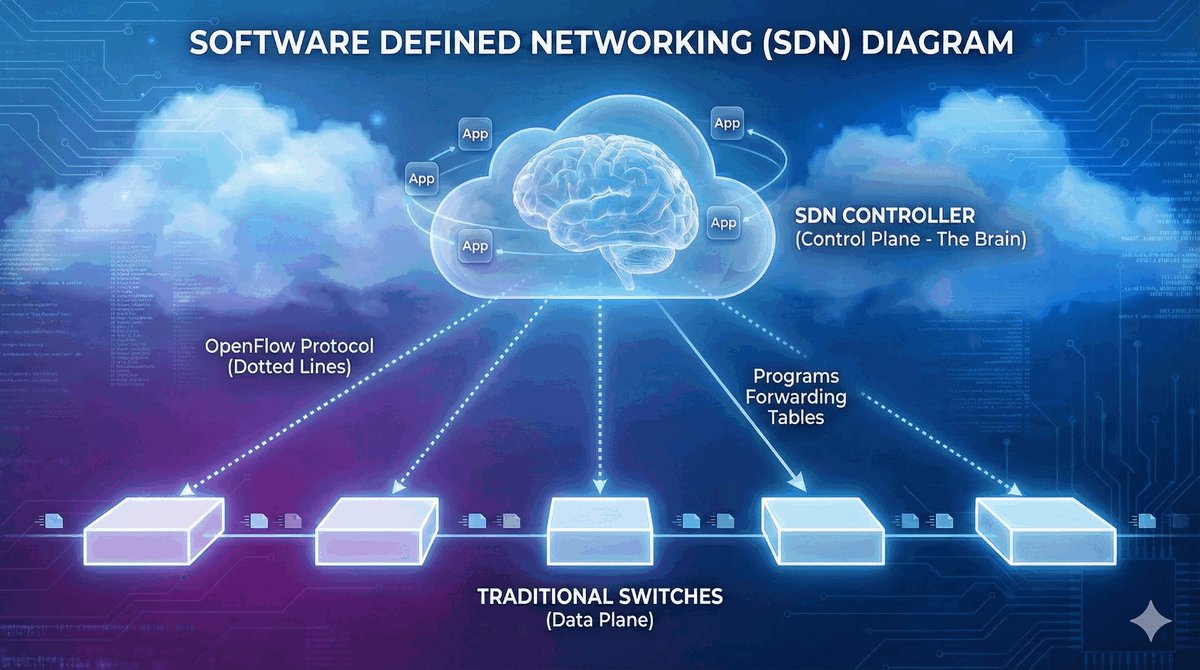

Software Defined Networking (SDN) to paradygmat sieciowy, który oddziela płaszczyznę sterowania (control plane) od płaszczyzny danych (data plane). W tradycyjnych sieciach każde urządzenie sieciowe samodzielnie podejmuje decyzje o przekazywaniu ruchu na podstawie własnej tablicy routingu. W modelu SDN decyzje te są podejmowane centralnie przez kontroler SDN, który programuje przełączniki w czasie rzeczywistym.
Przełączniki w architekturze SDN stają się prostymi urządzeniami przekazującymi, które realizują wyłącznie instrukcje otrzymane od kontrolera. Najpopularniejszym protokołem komunikacji między kontrolerem a przełącznikami jest OpenFlow, który definiuje, w jaki sposób kontroler może dodawać, modyfikować i usuwać wpisy w tablicy przepływów przełącznika. SDN umożliwia automatyzację zarządzania siecią, szybkie wdrażanie nowych usług oraz elastyczne dostosowywanie sieci do zmieniających się potrzeb aplikacji.

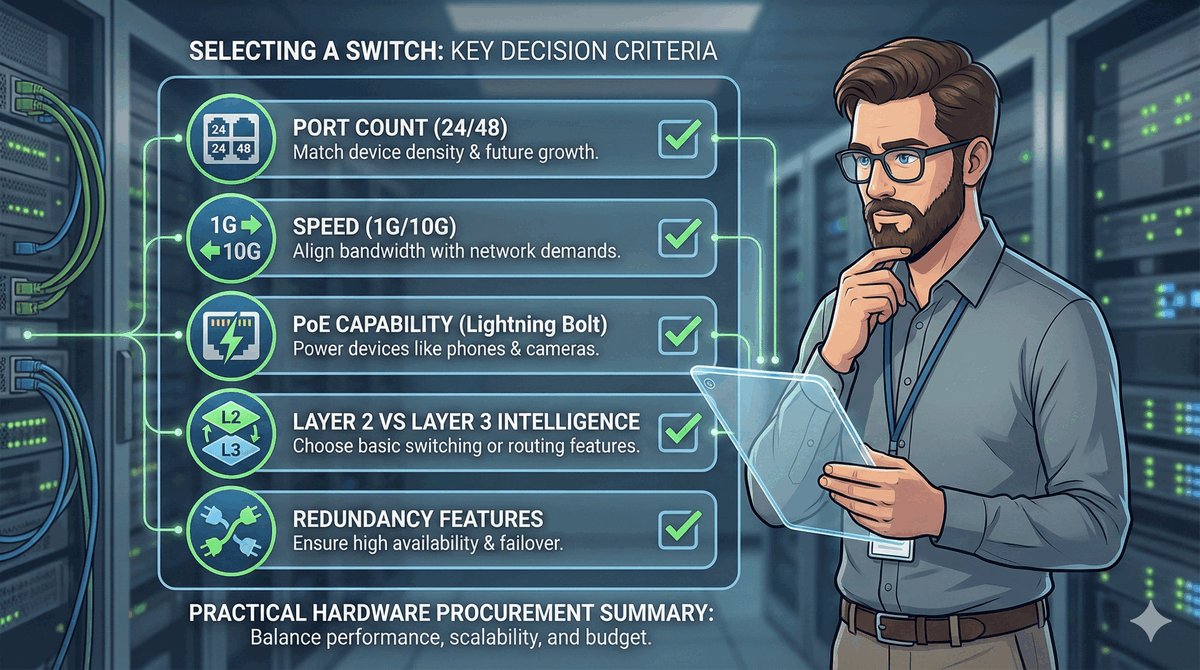

Wybór odpowiedniego przełącznika dla konkretnego zastosowania wymaga uwzględnienia wielu czynników. Podstawowym kryterium jest liczba i typ portów – należy oszacować, ile urządzeń będzie podłączonych bezpośrednio oraz jakie prędkości są wymagane. Dla standardowych zastosowań biurowych wystarczają porty 1 Gbps, ale w przypadku serwerów czy połączeń między przełącznikami warto rozważyć porty 10 Gbps lub szybsze.
Parametry wydajnościowe, takie jak Switching Capacity i Forwarding Rate, decydują o tym, czy przełącznik będzie w stanie obsłużyć przewidywany ruch bez tworzenia wąskich gardeł. Wsparcie PoE jest kluczowe, jeśli planuje się zasilanie telefonów IP, kamer lub punktów dostępowych. Funkcje programowe, takie jak routing L3, zaawansowane ACL czy mechanizmy bezpieczeństwa, mogą być niezbędne w zależności od wymagań sieci. Stacking umożliwia skalowanie, a marka producenta ma znaczenie dla wsparcia technicznego i dostępności firmware.
Przełącznik Ethernet, choć często niedoceniany, jest absolutnie fundamentalnym elementem współczesnych sieci komputerowych. Bez niego niemożliwe byłoby funkcjonowanie internetu, sieci firmowych, centrów danych ani chmury obliczeniowej. Zrozumienie jego architektury, zasad działania i mechanizmów bezpieczeństwa stanowi niezbędną podstawę wiedzy każdego specjalisty IT, niezależnie od tego, czy zajmuje się administracją sieciami, programowaniem, czy bezpieczeństwem.
Wykład ten stanowił wprowadzenie do tematyki przełączników Ethernet, obejmując zarówno podstawy teoretyczne (mikrosegmentacja, tablica CAM), jak i praktyczne aspekty ich działania (tryby przełączania, wydajność, bezpieczeństwo). W kolejnych wykładach zgłębimy bardziej zaawansowane zagadnienia, takie jak konfiguracja VLAN-ów, protokoły STP/RSTP, agregacja łączy i zaawansowane mechanizmy bezpieczeństwa sieci warstwy 2.
